Що таке IP-класи захисту та як вони працюють?

IP - це міжнародний стандарт класифікації захисту пристроїв і подається у вигляді рейтингу / класу.

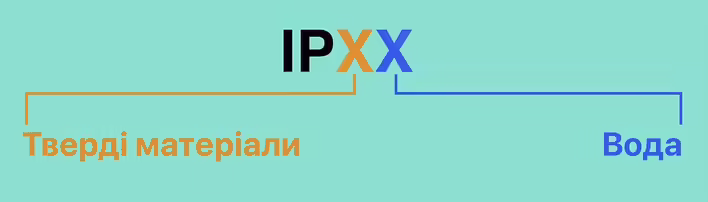

Цей стандарт визначає ступінь захисту від вологи, пилу та інших зовнішніх факторів який надається обладнанню. IP-рейтинг має формат "IPXY", де X вказує на захист від твердих предметів, а Y - на захист від води. IP-код також може мати додаткові літери, які описують інші типи захисту.

IP-рейтинг застосовується до електричних та електро-механічних пристроїв. Рівень захисту дає можливість зрозуміти, за яких умов обладнання буде працювати коректно. Дуже важливо знати здатність пристрою витримувати вплив води та пилу, щоб забезпечити надійну роботу в різних умовах.

Після префіксу "IP" (Ingress Protection / Захист від проникнення) використовуються дві цифри, кожна з яких вказує на рівень захисту пристрою від двох різних факторів: твердих частинок (пилу) та води відповідно. IP - Ingress Protection X - Рівень захисту від твердих частинок та об'єктів (пил, бруд, руки, інструменти, дроти тощо) Y - Рівень захисту від води Раніше використовувалась також третя цифра, яка вказувала на стійкість до механічного впливу. Але наразі цей показник вже не використовується.

В конструкції "IPXY", X є першою цифрою та може мати значення від 0 до 6 або X.     X: X означає, що немає даних для визначення рівня захисту за цим критерієм.    0: Захист відсутній.    1: (≥50 мм) захист великих поверхонь тіла (наприклад тильна сторона долоні). Але відсутній захист від навмисного контакту.    2: (≥12,5 мм) захист пальців та схожих за розміром об'єктів.    3: (≥2,5 мм) захист від невеликих предметів (інструменти, дроти тощо).    4: (≥1 мм) захист від маленьків предметів (більшість дротів, болтів тощо).    5: Достатньо пилозахищений. Деяка кількість пилу може проникати всередину, однак це не порушує роботу пристрою. Повний захист від свідомого та несвідомого контакту.    6: Повністю пилонепроникний. Пил не може потрапити у пристрій. Повний захист від свідомого та несвідомого контакту.

В конструкції "IPXY", Y є другою цифрою та може мати значення від 0 до 9 або X.     X: X означає, що немає даних для визначення рівня захисту за цим критерієм.    0: Захист відсутній.    1: Захист від крапаючої води (вертикально). Вода, що крапає в невеликій кількості (1мм на хвилину, протягом 10 хвилин) вертикально не повинна порушувати роботу пристрою під час тестування захисту.    2: Захист від вертикальних крапель під кутом до 15° (будь-яка з чотирьох позицій в межах двох осей). Вода, що крапає вертикально не повинна порушувати роботу повернутого пристрою (3мм на хвилину, 2.5 хвилини на кожну сторону, 10 хвилин загалом) під час тестування захисту.    3: Захист від бризок води (або дощу) які крапають під будь-яким кутом до 60° від вертикалі. Вода не повинна порушувати роботу повернутого пристрою протягом 5 хвилин під час тестування захисту.    4: Захист від бризок, що падають у довільному напрямку. Вода не повинна порушувати роботу пристрою протягом 10 хвилин під час тестування захисту.    5: Захист від струменів води з довільного напрямку. Вода, що потрапляє через сопло (6,3 мм) на корпус з будь-якого напрямку, не повинна мати шкідливого впливу протягом однієї хвилини на квадратний метр (не менше трьох хвилин загалом) під час тестування захисту. Об'єм води при тестувані має бути 12,5 літрів на хвилину, а тиск 30 кПа на відстані 3 метрів.    6: Захист від потужних водяних струменів. Під час тестування потужні струмені води (12,5мм) на корпус з будь-якого боку не матимуть шкідливого впливу. Об'єм води при тестувані має бути 100 літрів на хвилину, а тиск 100 кПа на відстані 3 метрів.    7: Захист під час короткочасного занурення на глибину до 1м. При короткочасному зануренні вода не потрапляє у кількостях, що порушують роботу пристрою. Постійна робота у зануреному режимі не передбачається. Вода не повинна порушувати роботу зануреного пристрою протягом 30 хвилин під час тестування захисту.    8: Захист під час тривалого занурення на глибину понад 1м (до 3м). Повна водонепроникність (для певних типів обладнання це може означати, що вода може проникати, але лише без шкідливих наслідків). Пристрій може працювати у зануреному режимі.    9: Захист від потужних високотемпературних струменів води. Тестування пристроїв проводиться гарячою водою (80 °C) та тиском води 80-100 бар. Є також виняток - додавання літери K до 6 та 9. K - це позначка високого тиску. Захист від впливу частого високого тиску потрібен в деякик спеціалізованих галузях.    6K - Захист від струменів води високого тиску. K - це позначка високого тиску.   9K - Захист від високотемпературних струменів води високого тиску. K - це позначка високого тиску.

Додаткові літери, що доповнюють рейтинг IP захисту, вказують на конкретні аспекти захисту пристрою. Вони використовуються для надання додаткової інформації щодо ступеня захисту від доступу до небезпечних частин та взаємодії з різними факторами, такими як вода та електричні поля. Літери та їх значення:     A: Захист від доступу тильною стороною руки.    B: Захист від доступу пальцем.    C: Захист від доступу інструментом.    D: Захист від доступу дротом. Літери від A до D означають ступінь захисту людей від доступу до небезпечних частин і вказується тільки коли ступінь захисту від доступу до небезпечних частин вище ступеня захисту вказаного першою цифрою. Також ці літери можуть бути використані, коли перша цифра відсутня (стоїть X). Інші додаткові літери:     F: Обладнання має стійкість до впливу олії.    H: Вказує на високовольтне електрообладнання.    M: Під час випробувань на відповідність ступеню захисту від води пристрій рухається.    S: Позначає, що обладнання залишається нерухомим під час випробувань на відповідність ступеню захисту від води.    W: Вказує на захист від погодних умов. Можливо інформація про IP-класи краще буде сприйматися в вигляді зображення:

Для зручності - ви можете завантажити пам'ятку про значення IP-класів в PDF форматі. При поширенні - будь ласка залишайте посилання на першоджерело.
