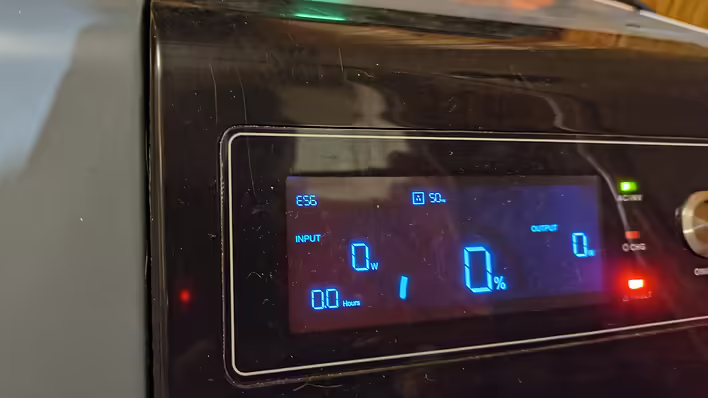

[Eigene Erfahrung] Wie ich den Fehler E03 bei KS 5200PS bekämpfte

Die KS 5200PS Stromstation macht dies sowohl in der Wohnung als auch im Büro möglich!Die KS 5200PS kann sowohl als Solaranlage als auch als großer tragbarer Powerbank und USV (unterbrechungsfreie Stromversorgung) fungieren. Die KS 5200PS Stromstation verfügt über einen integrierten LiFePO4 Akku mit 51,2 V und 100 A*Std, was die Möglichkeit bietet, einen Energiespeicher von 5120 W·Std zu schaffen. Der Wechselrichtermodul der Station hat eine Leistung von bis zu 5200 W, was für die meisten gängigen Verbraucher ausreichend ist. Außerdem hat eine solche Station einen geerdeten Neutralleiter, was wichtig für Verbraucher wie Heizkessel usw. ist. Die KS 5200PS bietet ein Notstromverteilungssystem von 230 V:

Wenn Sie die KS 5200PS als USV (zum Beispiel bei häufigen Stromausfällen oder im Büro mit Computern usw.) verwenden möchten, empfehlen wir, die Verteilung über die Station im Dauerbetrieb mit Notstrom zu versorgen. Im Büro kann die Station tagsüber bei Bedarf aktiviert werden. Außerdem kanndie Station über ein Spannungskontrollrelais für zusätzlichen Schutz angeschlossen werden. Wenn Sie planen, die KS 5200PS nur als Notstromquelle zu verwenden, empfehlen wir, sie aufzuladen, den Hauptschalter an der Vorderseite auszuschalten und sie vom externen Wechselstromnetz über den Servoschalter zu trennen und so aufgeladen zu halten, bis sie benötigt wird. Im Bedarfsfall wird die KS 5200PS über den Hauptschalter an der Vorderseite eingeschaltet, und danach wird die Notstromverteilung umgeschaltet. Wir empfehlen auch, den Servoschalter einzuschalten, damit die Stromstation automatisch auf die Hauptstromquelle umschaltet, nachdem diese wiederhergestellt wurde, und beginnt, ihren Akku aufzuladen. Der Wechselrichtermodul und das Ladegerät von der Wechselstromquelle der Station werden über den Hauptschalter an der Vorderseite (oben rechts) aktiviert.

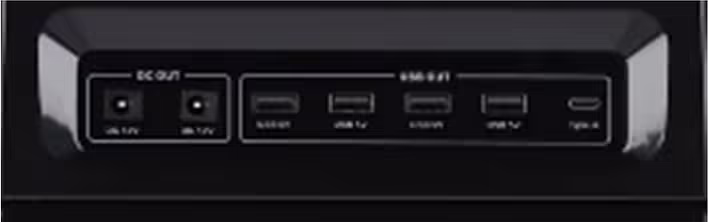

Um die Station auszuschalten, drücken Sie zuerst den Hauptschalter und trennen Sie dann die Wechselstromquelle (schalten Sie den 2-poligen Servoschalter aus). Die Gleichstromausgänge (12 V, USB, USB Typ-C) an der Vorderseite bleiben aktiv, solange der Batterieschalter auf der Rückseite der Station eingeschaltet ist.

Da die KS 5200PS in dieser Variante ohne Solarpanels verwendet wird, empfehlen wir, die Einstellungen zu ändern, damit sie von einer externen Wechselstromquelle bis zu 100% aufgeladen werden kann. Der Zugang zu den Einstellungen der KS 5200PS Solaranlage ist über dieSoftware SolarPowerMonitor über einen externen Computer möglich. Laden Sie die Software Solar Power Monitor über den Link herunter, der vom Hersteller bereitgestellt wird. Nach dem Entpacken finden Sie 4 Dateien:

Zuerst müssen die ersten 2 Dateien installiert werden - das sind die Treiber, die für die Kommunikation über USB erforderlich sind. Dann installieren wir das Programm SolarPowerMonitor.Die KS 5200PS wird über das im Lieferumfang enthaltene Kabel mit dem USB-Port des Computers verbunden. Das Ende des Kabels mit USB Typ A wird mit dem Computer verbunden, das Ende mit USB Typ B wird mit dem USB-Port der Stromstation verbunden. Nach dem Start sucht SolarPowerMonitor nach angeschlossenen Stationen. Sobald die KS 5200PS gefunden wird, erscheint ein Fenster mit ihrem aktuellen Status. Um vollen Zugriff auf die Einstellungen zu erhalten, müssen Sie sich mit dem Passwort„admin“ anmelden:

Sobald die KS 5200PS gefunden wird, erscheint ein Fenster mit ihrem aktuellen Status. Um vollen Zugriff auf die Einstellungen zu erhalten, müssen Sie sich mit dem Passwort „admin“ anmelden. Der Zugang zu den Einstellungen des Wechselrichters ist nun geöffnet:

Voreinstellungen der KS 5200PS:

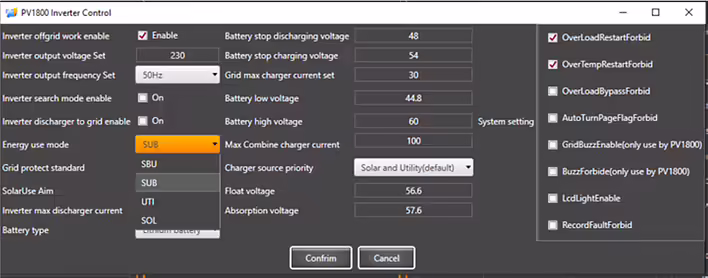

Der voreingestellte Betriebsmodus ist SUB. In diesem Modus wird der interne Akku der Stromstation nur von einer externen Wechselstromquelle bis zum Wert "Batteriestopp-Ladespannung" aufgeladen. Dies liegt bei etwa 60-80%, was optimal für eine längere Lebensdauer des Akkus ist. In diesem Modus kann der Akku nur durch Sonnenenergie auf 100% aufgeladen werden. Wenn Sie möchten, dass der Akku der Stromstation auf 100% von einem externen Netz aufgeladen wird, müssen Sie den Betriebsmodus auf UTI ändern.

Der Ladestrom "Grid max charger current set" des Akkus der Station von einer externenWechselstromquelle ist voreingestellt auf 30 A (ca. 1600-1800 W Ladeleistung, vollständige Ladung in etwa 3-4 Stunden), kann jedoch bei Bedarf geändert werden. Da die Stromstation im UTI-Modus auf 100% aufgeladen werden kann, kann beim Schließen des BMS eine Warnung mit einem akustischen Signal auftreten. Dies geschieht jedoch ziemlich selten und nur, wenn Sie einen hohen Ladestrom „Grid max charger current set“ einstellen. Um das akustische Signal auszuschalten, aktivieren Sie die Option „BuzzForbide(only use by PV1800)“.

Haben Sie jemals darüber nachgedacht, kostenlose Energie von der Sonne zu erhalten, um Ihre Stromkosten zu senken? Möchten Sie sich auf mögliche Stromausfälle vorbereiten, damit Licht, Heizung, Kühlschrank usw. weiter funktionieren? Möchten Sie Ihr Elektrofahrzeug mit Sonnenenergie aufladen? Das ist möglich mit der Solarstation KS 5200PS! Die Solarstation KS 5200PS kann sogar mit 4-6 Panels betrieben werden(je nach Ausgangsspannung) und versorgt Verbraucher mit bis zu 5200 W. Die Ausgangsspannung des Solarfeldes unter Last darf 150 V nicht unterschreiten. Die maximale Spannung des Solarfeldes beträgt im Leerlauf 450 V und unter Last 430 V. Der integrierte MPPT-Laderegler kann bis zu 5 kW umwandeln. Solarenergie wird zur Versorgung der Verbraucher genutzt und in der Batterie der Station gespeichert. Die Station KS 5200PS ist für den stationären Einsatz vorgesehen. Interne

Relais verbinden die externe Wechselstromquelle an beiden

Leitern (L und N), wenn sie als Energiequelle verwendet wird.

Interne Relais trennen die externe Wechselstromquelle

an beiden Leitern (L und N), wenn die Station in den autonomen Modus wechselt.

Der Ausgangs-Nulleiter im autonomen Modus wird mit PE verbunden,

um ihn zu erden und ein TN-System für die korrekte

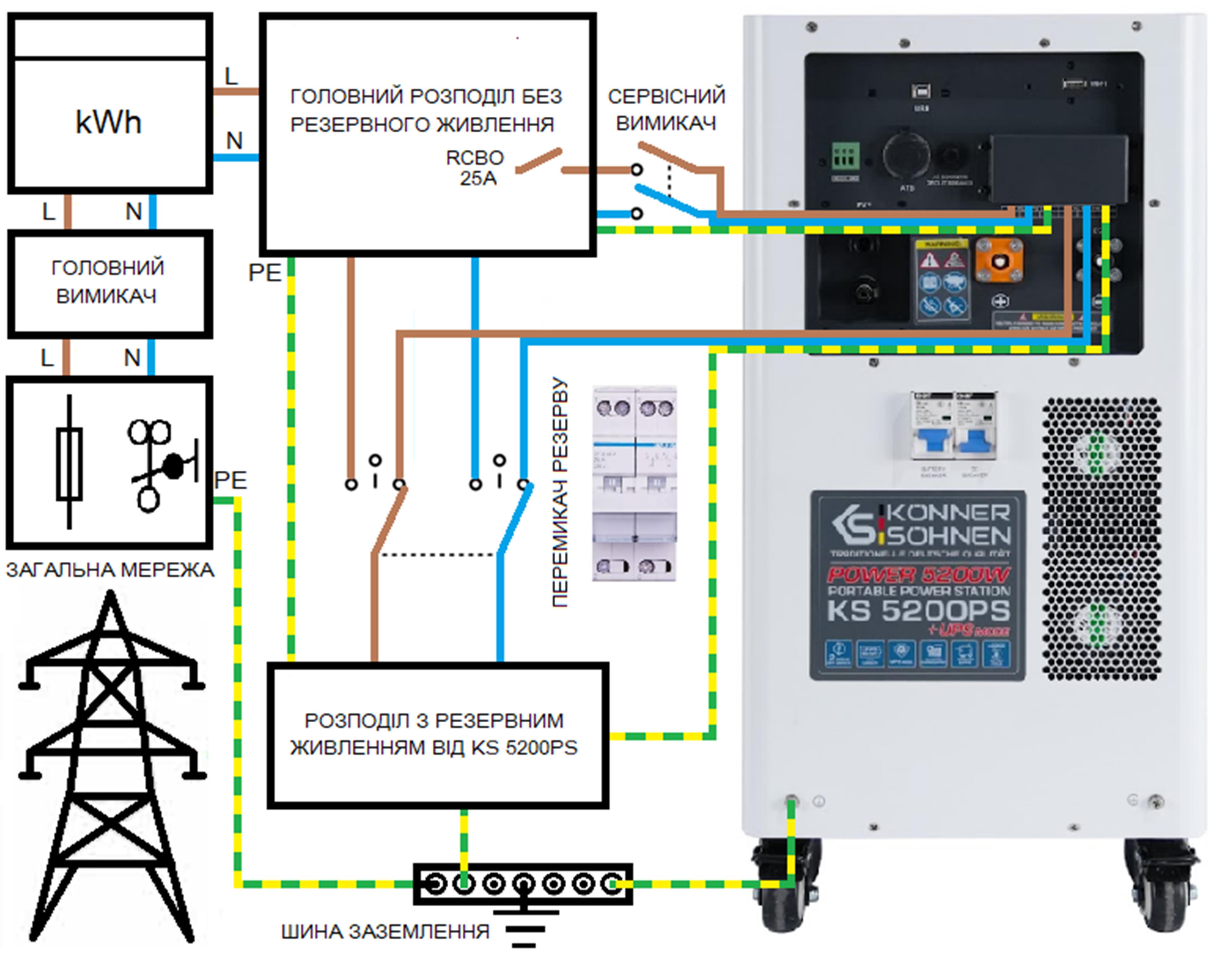

Stromversorgung des Hauses zu schaffen. Der Betrieb der Station ohne Erdung ist verboten. Empfohlene Schaltung für die 1-phasige Stromversorgung des Hauses:

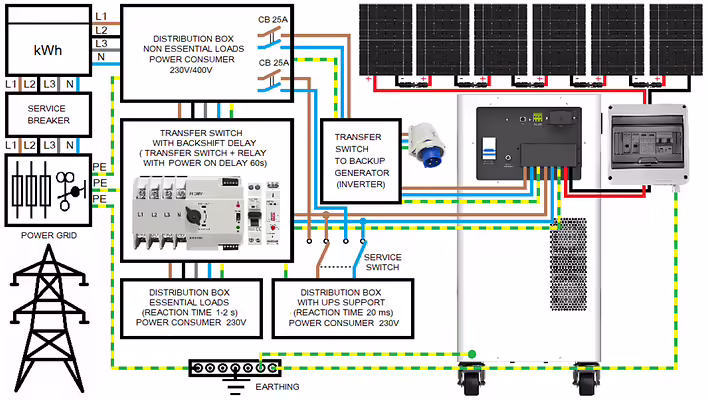

Moderne Häuser haben in der Regel eine 3-phasige Verbindung und einen Verbrauch von mehr als 5200 W. In diesem Fall empfehlen wir, das Schema mitVerbrauchern zu verwenden, die in eine Gruppe ohne Notstromversorgung und 2 Gruppen mit Notstromversorgung unterteilt sind, wie im Schema unten dargestellt. Empfohlene Schaltung für die Verbindung mit Notstromversorgung von KS 5200PS:

Alle Verbraucher im Haus werden in solche unterteilt, die keine Notstromversorgung haben, und solche Verbraucher mit 230 V, die eine Notstromversorgung von der KS 5200PS mit einer Gesamtleistung von bis zu 5,2 kW (bei cos φ = 1) erhalten. Bei der Berechnung des Verbrauchs muss der Leistungsfaktor und die Anlaufleistung der Verbraucher berücksichtigt werden. Notstromversorgung mit 230 V oder 400 V?

Dreiphasiger Strom mit 400 V wird normalerweise nur für Geräte benötigt, die eindrehendes Feld erfordern. Das sind Verbraucher mit 3-phasigen Motoren. Solche Verbraucher wie Elektroherde, leistungsstarke Durchlauferhitzer, Elektrokessel oder Saunen werden nur aus dem Grund an 3 Phasen angeschlossen, um die Last im externen Netz zu verteilen, und sind tatsächlich 230 V Verbraucher, die mit 230 V betrieben werden können. Leistungsstarke Verbraucher wie Elektroherde werden normalerweisemit einem Kupferkabel von 5 x 2,5 mm² angeschlossen, das eine Leistung von bis zu 4-5 kW selbst bei Betrieb von 1 Phase 230 V gewährleistet. Wir empfehlen jedoch, nicht mehr als ein paar Kochfelder oder ein Kochfeld und nicht mehr als ein Heizelement des Elektrobackofens gleichzeitig zu betreiben, um eine Überlastung zu vermeiden. Berücksichtigen Sie immer die Gesamtleistung der aktiven Verbraucher. Im Falle einer Überlastschutzaktivierung muss der Ausgang 230 V der Station durch Ausschalten/Einschalten mit der Taste an der Vorderseite reaktiviert werden. Verteilung für Verbraucher mit Umschaltzeit auf Notstromversorgung 1-2 sLeistungsstarke Verbraucher wie Küchengeräte (einschließlich Elektroherde) werden normalerweise von 3 verschiedenen Phasen des öffentlichen Stromnetzes (mit 3-phasiger Verbindung zum Haus) versorgt. Im Falle eines Stromausfalls werden sie auf die KS 5200PS umgeschaltet. Die Umschaltzeit der meisten automatischen Schalter beträgt etwa 1-2 Sekunden, was für die meisten Geräte kein Problem darstellen sollte. Bitte beachten Sie, dass einige Küchengeräte, wie Kaffeemaschinen, selbst im Standby-Modus von Zeit zu Zeit Heizelemente aktivieren, was zu einer Überlastung führen kann, wenn Sie auch andere leistungsstarke Verbraucher einschalten. Daher empfehlen wir, solche leistungsstarken Verbraucher wie Waschmaschinen (benötigen bis zu 2500 W), Kaffeemaschinen (benötigen bis zu 1500 W), Geschirrspüler (benötigen bis zu 2200 W), Wasserkocher (1200-2400 W), Warmwasserboiler (700-2200 W) unter Berücksichtigung des Stromverbrauchs zu verwenden. Umschaltblock für Verbraucher mit Reaktionszeit bis 1-2 s

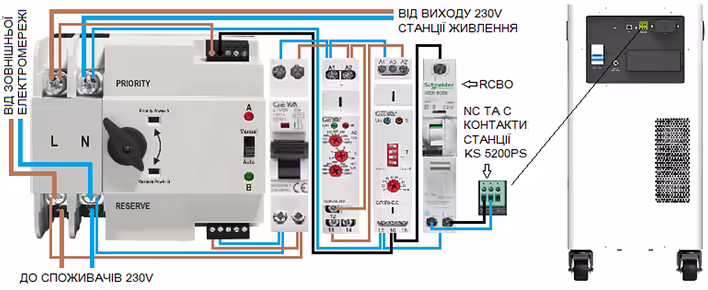

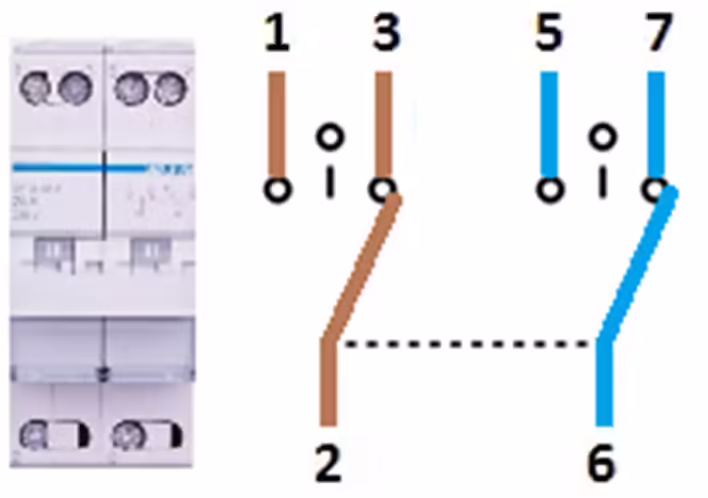

Wir empfehlen, einen automatischen Schalter mit separat geführten Steuerkontakten für das Umschalten zwischen den Energiequellen zu verwenden. Solche Schalter sind auf dem Markt in verschiedenen Ausführungen erhältlich. Der Eingang (im obigen Bild) eines solchen automatischen Schalters hat Priorität bei der Auswahl der Energiequelle für den Ausgang. Wenn die priorisierte Energiequelleausgeschaltet wird, schaltet der Schalter auf die Seite ohne Priorität um (oft als Reserve bezeichnet), wenn an die Steuerkontakte dieser Seite eine Spannung von 230 V angelegt wird. Das Rückumschalten erfolgt, sobald an die Steuerkontakte der priorisierten Seite eine Spannung von 230 V angelegt wird. Automatische Schalter sollten jedoch nicht sofort nach Wiederherstellung der Stromversorgung auf das öffentliche Stromnetz umschalten, sondern erst mit einer Verzögerung von mindestens 60 Sekunden nach Wiederherstellung der Stromversorgung. Dies wird durch ein verzögertes Einschaltrelais sichergestellt, das die Spannung aus dem Stromnetz überwacht und 230 V von der Solaranlage auf die Steuerkontakte des automatischen Schalters umschaltet, wenn die Stromversorgung aus dem externen Stromnetz ausfällt. Beispiel eines Umschaltblocks mit verzögerter Rückumschaltung:

Wenn in Ihrem Haus nur 1 Phase vom externen Stromnetz angeschlossen ist:

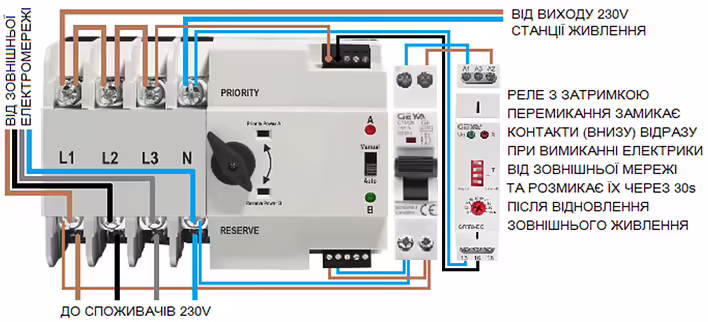

Der Ausgang KS 5200PS wird an die priorisierte Seite angeschlossen, aber die Kontakteder Steuerung bleiben spannungsfrei (die Kontakte des Verzögerungsrelais sind geöffnet), solange es Strom vom öffentlichen Stromnetz gibt und die Last von der externen Quelle über die Seite ohne Priorität versorgt wird. Das Relais schließt seine Kontakte sofort nach Ausfall der externen Stromversorgung und der Ausgang wechselt auf KS 5200PS, vorausgesetzt, sie ist eingeschaltet. Das Verzögerungsrelaisöffnet die Kontakte 60 Sekunden nach Wiederherstellung der Stromversorgung aus dem Stromnetz und schaltet den Schalter in das Stromnetz. Durch Ausschalten des automatischen Schalters (im Bild links vom Relais) können Siedie Stromversorgung gezielt auf die Solarstation umschalten. Dies ermöglicht es, einen Stromausfall zu simulieren und die Funktion des automatischenSchalters zu überprüfen. Verteilung mit USV-Funktion und Serviceschalter

Wenn im Haus Verbraucher vorhanden sind, die eine unterbrechungsfreie Stromversorgung benötigen und eine kürzere Umschaltzeit auf die Notstromversorgung erfordern, sollten sie direkt von der Wechselstromausgang der KS 5200PS versorgt werden, die eine Reaktionszeit auf den Stromausfall aus dem externen Netz von 20 ms gewährleistet. Dies kann wichtig sein für Computer, Server usw. Wir empfehlen jedoch, diese Verbraucher über einen zusätzlichen Schalter zu versorgen, damit sie von der Wechselstromausgang der Station auf das öffentliche Stromnetz umgeschaltet werden können, falls die KS 5200PS aus irgendeinem Grund abgeschaltet werden muss.

Wenn Sie zu Hause keine Verbraucher haben, für die eine USV mit einer Reaktionszeit von 20 ms unbedingt erforderlich ist, können Sie alle Verbraucher mit 230 V, die Anspruch auf Notstromversorgung haben, über die oben genannte Verteilung mit einer Umschaltzeit von 1-2 s versorgen. Die im Akku der Station gespeicherte Energie reicht in der Regel für

einige Stunden. Wenn Sie eine längere Stromversorgung sicherstellen möchten,

müssen Sie zusätzliche Energiequellen wie einen Notstromgenerator (Invertertyp) oder Solarpanels verwenden. Empfohlene Schaltung für den Anschluss eines Notstromgenerators:

Umschaltblock für den Notstromgenerator

Der Notstromgenerator ist als Energiequelle vorgesehen, die im Falle eines längeren Stromausfalls benötigt werden kann. Es sollteein Invertergenerator mit einer Nennleistung von mindestens 5 kW sein, der auch für empfindliche Verbraucher geeignet ist und von der KS 5200PS als öffentliche Stromversorgung akzeptiert wird. Der Umschaltblock sollte die Stromversorgung von der Stromversorgung auf den Generator an allen Polen (L und N) umschalten. Dies kann ein manueller Schalter oder ein AVR-Modul sein, das den Generator nicht sofort, sondern erst bei Schließen der Steuerkontakte der Solarstation startet.

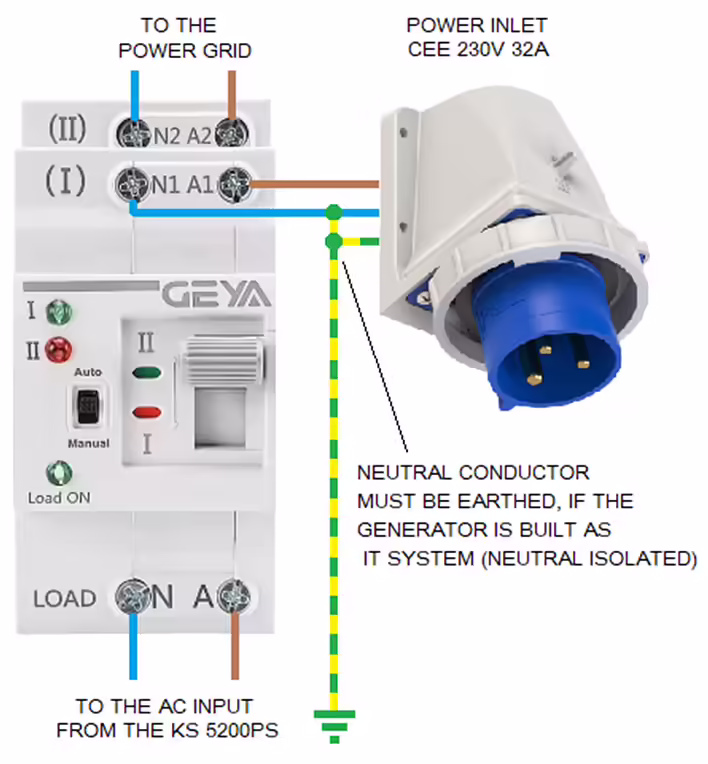

Mobile Stromquellen sind als IT-System mit isolierten aktiven Leitern aufgebaut. Der Nullleiter des Generators muss am Schalter am Stromstecker geerdet werden. Der Schalter wechselt den Wechselstromeingang der KS 5200PS zwischen dem öffentlichen Stromnetz (TT oder TN) und dem Notstromgenerator (TN), damit die Stromversorgung im Gebäude gemäß den Vorschriften mit geerdetem Neutralleiter erfolgt und die Verteilung (insbesondere bei Schutzgeräten) korrekt funktioniert. Wenn eine externe Wechselstromquelle mit akzeptablen Spannungsparametern verfügbar ist, schaltet die KS 5200PS die Stromversorgung der Verbraucher auf diese Quelle um, einschließlich des Neutralleiters, und daher muss der Neutralleiter einer solchen Quelle vor dem Wechselstromeingang der Station geerdet werden. Der Neutralleiter aus dem externen Netz kommt bereits geerdet ins Haus. Der Neutralleiter des Generators muss durch Anschluss an die Erdung des Hauses geerdet werden.

Der Generator bleibt ein IT-System, wird jedoch Teil des TN-Systems, sobald er an den Stromstecker angeschlossen wird (z. B. an der Außenwand des Hauses). Das Umschalten auf den Notstromgenerator kann ebenfalls automatisch erfolgen. Beispiel einer Schaltung mit automatischem Schalter: Der Generator wird manuell gestartet Der automatische Schalter wechselt sofort auf den Generator, sobald dieser Spannung liefert. Bei Wiederherstellung der Stromversorgung aus dem Stromnetz erfolgt der Wechsel ins Stromnetz nicht sofort, sondern erst, wenn der Generator keine Spannung mehr liefert, da der Generator an die Seite des Schalters mitPriorität angeschlossen ist. Um die Stromversorgung umzuschalten, muss der Generator manuell gestoppt werden. Bei Verwendung des Invertergenerators KS 6000iES ATS kann eine automatische Abschaltung des Generators realisiert werden, wenn die Stromversorgung aus dem öffentlichen Stromnetz wiederhergestellt und stabil bleibt für 1 Minute.

Die 230V-Steckdose am unteren Ende des Schaltplans sollte durch einen Überlastschutzschalter und ein Differenzialrelais oder einen Differenzialautomaten geschützt werden, wie im Schaltplan dargestellt. Das Kabel von der 230V-Steckdose geht zum MAIN INPUT des Generators. So wird die Spannung aus dem Stromnetz überwacht und der Akku des Generators aufgeladen, damit der Generator immer betriebsbereit bleibt. Das intern installierte Ladegerät ist ständig mit dem MAIN INPUT verbunden und lädt die Batterie nach Bedarf, solange eine Spannung von 230V am MAIN INPUT anliegt. Der Generator wird manuell gestartet. Dazu muss der Drehschalter in die Position RUN gestellt und die ATS-Funktion aktiviert werden. Der Generator erkennt, dass am MAIN INPUT keine Spannung anliegt, und startet. Der Generator stoppt automatisch 1 Minute nach Wiederherstellung der Stromversorgung aus dem externen Netz. Die neueste Entwicklung der Invertergeneratoren von Könner & Söhnen wird eine einzigartige Funktion zur externen Steuerung mit gleichzeitiger Überwachung der Spannung aus dem öffentlichen Stromnetz haben. So werden 2 Parameter überwacht, was einen vollautomatischen Betrieb gewährleistet. Der Generator wird durch Schließen der Steuerkontakte gestartet und nur bei Abwesenheit von Spannung am MAIN INPUT. Die neueste Version der Solarstation KS 5200PS verfügt ebenfalls über einen zusätzlichen Eingang für den Anschluss eines Gleichstromgenerators (Serie KS 48V-DC), was die automatische Aufladung der Batterie noch einfacher macht. Ein solcher Gleichstromgenerator kann bis zu 3,3 kW an den 48V-Bus der Station liefern, der gleichzeitig Notstromverbraucher im Haus versorgen und die Batterie aufladen kann. Der maximal mögliche Stromverbrauch der versorgten Last bleibt unverändert und entspricht der maximalen Leistung der Station. Die KS 5200PS ist für den stationären Betrieb mit einem Hochspannungssolarfeld vorgesehen. Der Neutralleiter der KS 5200PS im autonomen Modus (kein externes Wechselstromnetz mit akzeptablen Spannungsparametern) wird mit PE (Gehäuse) verbunden, und die Station selbst muss geerdet werden, entweder über die PE-Verbindung am Wechselstromein-/-ausgang oder über eine Erdungsschraube am Gehäuse. Empfohlene elektrische Schaltung mit Solarpanels:

Wir empfehlen, beim Betrieb der Station mit Solarpanels den SOL-Betriebsmodus einzustellen. Die Verbraucher, die an den Ausgang der KS 5200PS angeschlossen sind, wechseln zur Stromversorgung durch Solarenergie, wenn die Batteriespannung den Wert „Battery stop charging voltage“ erreicht, 5 Minuten auf diesem Niveau bleibt und Solarenergie weiterhin 5 Minuten verfügbar ist. Der Ausgang der Station wechselt zur Stromversorgung durch eine externe Wechselstromquelle, sobald die Batteriespannung den Wert „Battery stop discharging voltage“ unterschreitet. Wenn von der Sonne mehr Energie kommt, als die Verbraucher benötigen, die an den Abschnitt mit USV-Funktion angeschlossen sind, können auch andere Verbraucher über die potentialfreien programmierbaren Kontakte NC und C der KS 5200PS umgeschaltet werden. Beispiel eines Umschaltblocks, der von den potentialfreien Kontakten der KS 5200PS gesteuert wird:

Die programmierbaren potentialfreien Kontakte an der KS 5200PS schließen sich, sobalddie Batteriespannung den festgelegten Wert „Battery stop charging voltage“ erreicht, undöffnen sich, sobald die Batterie auf „Battery stop discharging voltage“ entladen wird. Das Kabel zu den Kontakten der KS 5200PS sollte durch einen Differenzialautomaten (RCBO) geschützt werden, der vor Leckagen und Überlastung schützt. Die Verteilung, die über den automatischen Schalter gespeist wird, kann eine Spannungsüberwachung durch ein Relais haben, das die Kontakte öffnet, wenn die Spannung am Eingang außerhalb der zulässigen Grenzen liegt, und so die Umschaltung aktiviert:

Der automatische Schalter schaltet die Stromversorgung zur Station nicht nur im Falle einesAusfalls des externen Stromnetzes um, sondern auch, wenn ihre Spannung außerhalb der auf dem Spannungsmonitor festgelegten Parameter liegt. Das Spannungsüberwachungsrelais öffnet seine Kontakte, sobald die Spannung außerhalb der auf dem Relais eingestellten Grenzen liegt, und aktiviert so den Umschaltprozess. Das Verzögerungsrelais sorgt für eine Verzögerung beim Rückumschalten auf das externe Netz. Konfiguration der Solarstation KS 5200PS

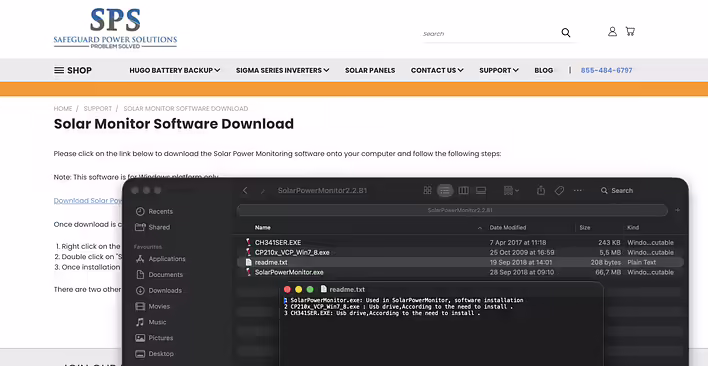

Der Zugriff auf die Einstellungen der Solarstation KS 5200PS ist überdie Software SolarPowerMonitor von einem externen Computer möglich.Laden Sie die Software Solar Power Monitor über den vom Hersteller bereitgestellten Link herunter. Nach dem Entpacken finden Sie 4 Dateien:

Zuerst müssen die ersten 2 Dateien installiert werden - dies sind die Treiber, die für die Kommunikation über USB erforderlich sind. Dann installieren wir das Programm SolarPowerMonitor.Die KS 5200PS wird über das im Lieferumfang enthaltene Kabel mit dem USB-Port des Computers verbunden. Das Ende des Kabels mit USB Typ A wird an den Computer angeschlossen, und das Ende mit USB Typ B wird an den USB-Port der Station angeschlossen. Nach dem Start sucht SolarPowerMonitor nach angeschlossenen Stationen. Sobald die KS 5200PS gefunden wird, erscheint ein Fenster mit ihrem aktuellen Status. Um vollen Zugriff auf die Einstellungen zu erhalten, müssen Sie sich mit dem Passwort „admin“ anmelden:

Sobald die KS 5200PS gefunden wird, erscheint ein Fenster mit ihrem aktuellen Status. Um vollen Zugriff auf die Einstellungen zu erhalten, müssen Sie sich mit dem Passwort „admin“ anmelden. Der Zugriff auf die Einstellungen des Wechselrichters ist nun geöffnet:

Voreinstellungen der KS 5200PS:

Im Werk voreingestellter Betriebsmodus SUB. In diesem Modus wird der interne Akku der Station nur von einer externen Wechselstromquelle bis zum Wert „Battery stop charging voltage“ aufgeladen. Dies entspricht etwa 60% Ladung. In diesem Modus kann der Akku nur durch Solarenergie über den PV-Eingang auf 100% aufgeladen werden. Da die KS 5200PS als Reserve verwendet werden soll, empfehlen wir, den Betriebsmodus auf UTI zu ändern, bei dem der Akku auf 100% aufgeladen werden kann.

Wir empfehlen, den Ladestrom „Grid max charger current set“des internen Akkus von der externen Wechselstromquelle auf 10-20 A(ca. 550-1100 W Ladeleistung) zu reduzieren, damit mehr Energie für Verbraucher zur Verfügung steht, wenn ein Invertergenerator als Notstromquelle verwendet wird und keine Solarenergie verfügbar ist. Kleinere Invertergeneratoren mit einer Ausgangsleistung von 1,8 kW oder mehr können als Wechselstromquelle verwendet werden, vorausgesetzt, im Haus sind keine leistungsstarken Verbraucher oder Verbraucher mit hohen Anlaufströmen aktiv. Da im UTI-Modus die Station auf 100% aufgeladen werden kann, kann beim Schließen der BMS eine Warnung mit einem akustischen Signal auftreten. Dies geschieht jedoch recht selten und nur, wenn Sie einen hohen Ladestrom „Grid max charger current set“ einstellen. Um das akustische Signal auszuschalten, aktivieren Sie die Option „BuzzForbide(only use by PV1800)“. Empfohlene Einstellungen der KS 5200PS für den Betrieb ohne Solarpanels:

Der Schalter des Wechselrichtermodule 230 V an der Vorderseite der Station muss eingeschaltet sein, damit der Ausgang 230 V der Station im autonomen Modus funktioniert, wenn das externe Stromnetz abgeschaltet ist. Empfohlene Einstellungen der KS 5200PS für den Betrieb mit Solarpanels:

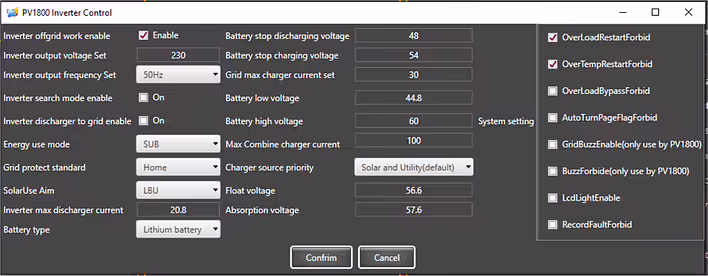

Für den Betrieb mit Solarpanels empfehlen wir, den SOL-Betriebsmodus einzustellen. Den Parameter „Battery stop discharging voltage“ empfehlen wir auf 51-52V und „Battery stop charging voltage“ auf 54V (SOC etwa 60-80%) einzustellen:

Wir empfehlen, den Parameter „Charger source priority“ unverändert als „Solar and utility“ zu belassen, damit der Akku bis zu 51-52V („Battery stop discharging voltage“) von der Stromversorgung und Solarenergie bis zu 20-40% aufgeladen werden kann, wenn er während eines Stromausfalls entladen wurde. Im Falle eines Stromausfalls werden die Verbraucher durch die Energie,die im Akku gespeichert ist, und durch Solarenergie versorgt:

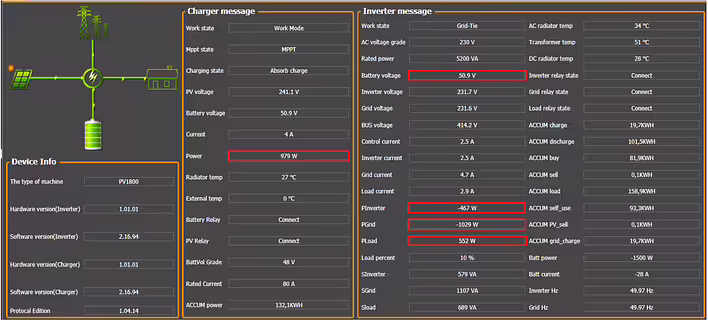

Die Verbraucher werden von einer externen Wechselstromquelle versorgt, und der Akku wird sowohl von der Netzversorgung als auch von der Solarenergie aufgeladen, bis die Batteriespannung den Wert „Battery stop discharging voltage“ erreicht:

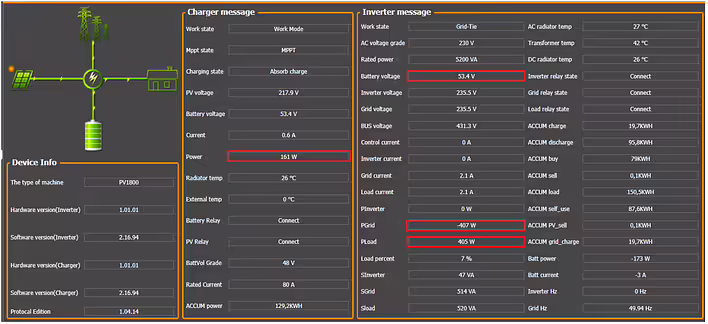

Der Ausgang KS 5200PS wird von einer externen Wechselstromquelle versorgt, und der Akku wird sowohl von dieser als auch von der Solarenergie aufgeladen, bis die Batteriespannung den Wert „Battery stop charging voltage“ erreicht:

Wenn die Batteriespannung der Station den Wert „Battery stop charging voltage“ erreicht undSolarenergie weiterhin für 5 Minuten verfügbar ist, wechselt die KS 5200PS in den Off-Grid-Betriebsmodus und wird von der externen Wechselstromquelle getrennt:

Die KS 5200PS bleibt im autonomen Modus, bis die Batteriespannung den Wert „Battery stop discharging voltage“ erreicht. Dann wechselt die KS 5200PS auf die externe Wechselstromquelle, wenn sie verfügbar ist.Die KS 5200PS hat „trockene“ Steuerkontakte, die bis zu 250V 1A umschalten können und die zur Steuerung des Generators verwendet werden können, wenn sie noch nicht zur Steuerung des Umschaltblocks verwendet werden. Die Kontakte C und NO schließen sich, sobald die Batteriespannung den Wert „Battery stop discharging voltage“ erreicht, und öffnen sich erst, wenn die Batteriespannung den Wert „Battery stop charging voltage“ erreicht. Wenn mit der KS 5200PS eine autarke Stromversorgung vom öffentlichen Stromnetz geplant ist, empfehlen wir, den Betriebsmodus auf UTI einzustellen, damit der Generator die Batterie auf 70-80% („Battery stop charging voltage“ 54V) aufladen kann. Die Kontakte C und NO der Station öffnen sich, sobald die Batteriespannung den Wert „Battery stop charging voltage“ erreicht. Um die Batterie schneller aufzuladen, empfehlen wir, den Ladestrom von der externen Stromversorgung auf 30A einzustellen. So wird der Generator nicht zu lange betrieben, bis die KS 5200PS ihre Steuerkontakte C und NO wieder öffnet. Wir empfehlen, den Wert „Battery stop discharging voltage“ auf 50V einzustellen, damit der Generator nicht zu früh startet, sondern erst, wenn der SOC-Wert der Batterie etwa 15-20% erreicht.

Empfohlene Schaltung für den Anschluss an einen Invertergenerator, der Kontakte für die externe Steuerung START/STOP hat:

Das Schema bezieht sich auf Invertergeneratoren, die durch Schließen der Steuerkontakte gestartet und durch Öffnen gestoppt werden. Das Steuerkabel wird an die potentialfreien Kontakte C und NO der KS 5200PS angeschlossen. Die Batterien von Generatoren mit Kontakten für die externe Steuerung benötigen in der Regel eine Aufrechterhaltung ihrer Ladung, und die Steckdose, die im Schaltplan dargestellt ist,wird verwendet, um ein externes Ladegerät anzuschließen, dasnormalerweise mit einem solchen Generator geliefert wird. Ohne Aufrechterhaltung wird der Akkudes Generators allmählich entladen und kann ausfallen. Dies ist besonderswichtig für Invertergeneratoren, die Batterien mit geringer Kapazität haben, die die Elektronik des Generators im Standby-Modus mit Strom versorgen müssen. Bei Verwendung von Generatoren, die keine dauerhafte Aufrechterhaltung der Akkuladung benötigen, empfehlen wir dennoch, ihn alle 1-3 Monate aufzuladen, wenn der Generator selten verwendet wird. Außerdem wird empfohlen, den Generator alle 1-3 Monate, je nach Konstruktion, zu starten, um das Kraftstoffsystem zu spülen. Es ist unbedingt erforderlich, die Haltbarkeit des Kraftstoffs zu beachten. Bei Verwendung von Generatoren mit AVR, die die Hauptstromquelle

230V überwachen und bei deren Ausfall starten, können die Steuerkontakte NC und C verwendet werden, die sich schließen, wenn der Wert von „Battery stop charging voltage“ erreicht wird, und sich öffnen, wenn die Spannung

der Batterie auf „Battery stop discharging voltage“ fällt. Empfohlene Schaltung mit dem Invertergenerator KS 6000iES ATS Version 2:

Das ATS-Modul des Generators überwacht die Spannung von 230 V am MAINS INPUT im

automatischen Modus, startet den Generator, sobald diese Spannung wegfällt, und

stoppt ihn nach etwa 1 Minute, sobald 230 V wieder am

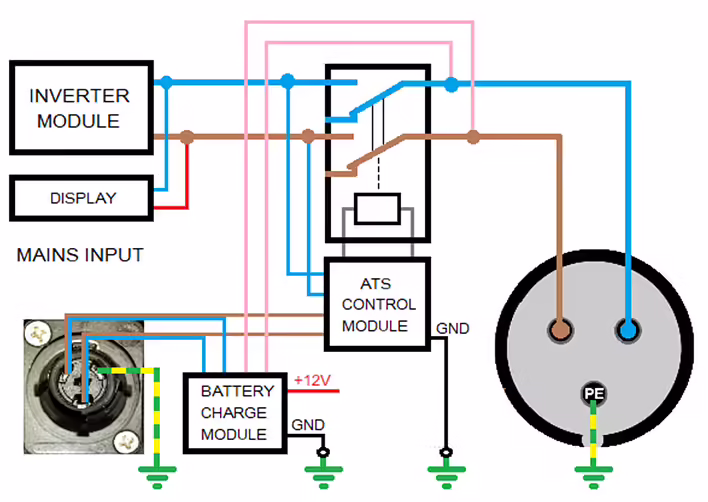

MAINS INPUT anliegen. Der KS 6000iES ATS Version 2 ist so konstruiert, dass die Spannung von 230 V an seinemMAINS INPUT nur überwacht wird und nicht auf den Ausgang umgeschaltet wird, sodassder Strom vom Ausgang der KS 5200PS nicht durch den Kreislauf zu ihrem Eingang fließt. Das interne Schaltbild des Invertergenerators KS 6000iES ATSVersion 2:

Die CEE 230V 32A Steckdose ist an den Ausgang des Invertermoduls angeschlossen und ist nur während des Betriebs des Generators aktiv. Der Generator wird manuell eingeschaltet (Position ON) oder ausgeschaltet (Position OFF) über einen Multifunktionsschalter (Benzinhahn, Zündung, Stromversorgung des Steuerblocks). Der Start des Generators im manuellen Modus erfolgt über die rote Taste am Multifunktionsschalter. Im automatischen Modus wird der ATS SWITCH aktiviert (ATS SWITCH inPosition ON) oder deaktiviert (ATS SWITCH in Position OFF).Die Spannung von 230 V vom Ausgang der KS 5200PS gelangt über einen Schutz in Form eines Differenzialautomaten (RCBO) und die Kontakte NC und C der KS 5200PS, die sich schließen, wenn die Batteriespannung den Wert „Battery stop charging voltage“ erreicht, und sich öffnen, wenn die Batteriespannung auf „Battery stop discharging voltage“ sinkt. So wird der Generator sofort nach dem Einschalten der Station gestartet, um die Batterie aufzuladen, und dann 1 Minute nach Erreichen von „Battery stop charging voltage“ abgeschaltet. Das Kabel zu den Steuerkontakten und zur Steckdose muss vorÜberlastung und Berührung geschützt werden (RCBO). Der Phasenleiter vom Wechselstromausgang der KS 5200PS führt zur Schuko-Steckdose, und von dort zum MAINS INPUT des Generators. Der Neutralleiter gelangt zum Steuerkontakt C, und vom Steuerkontakt NC zurück zur Steckdose und von dort zum MAINS INPUT des Generators. Wenn die Kontakte NC und C geschlossen sind, gelangt die Spannung von 230 V zum MAINS INPUT des Generators und versorgt die Elektronik und das Ladegerät des Generators. Das bedeutet, dass der Generator immer betriebsbereit bleibt. Durch Ausschalten des RCBO können Sie den Generator zu Testzwecken oder beispielsweise dann manuell starten, wenn Sie die Batterie der Station abends aufladen möchten, damit sie nachts nicht startet, wenn die Batteriespannung unter „Battery stop discharging voltage“ 50 V fällt. Bei Verwendung anderer Generatoren mit internem oder externem AVR nach demselben Schema müssen diese modifiziert werden, da die meisten AVR die Spannung von 230V vom Eingang auf den Ausgang umschalten, was dazu führt, dass der Strom vom Ausgang zum Eingang der Station fließt, was nicht zulässig ist.
