[Plik nr 2] Zasilanie za pomocą stacji KS 5200PS

Czy kiedykolwiek myślałeś o uzyskaniu darmowej energii ze słońca, aby zmniejszyć koszty energii elektrycznej? Chcesz przygotować się na możliwe przerwy w dostawie prądu, aby światło, ogrzewanie, lodówka itp. mogły nadal działać? Chcesz ładować swój samochód elektryczny za pomocą energii słonecznej? To możliwe z elektrownią słoneczną KS 5200PS! Elektrownia słoneczna KS 5200PS może działać nawet z 4-6 panelami(w zależności od napięcia wyjściowego) i dostarczać energię elektryczną do 5200 W. Napięcie wyjściowe pola słonecznego pod obciążeniem nie powinno być niższe niż 150 V. Maksymalne napięcie pola słonecznego wynosi 450 V w trybie jałowym i 430 V pod obciążeniem. Wbudowany kontroler ładowania MPPT może przetwarzać do 5 kW. Energia słoneczna jest wykorzystywana do zasilania odbiorców energii elektrycznej i gromadzona w akumulatorze stacji. Stacja KS 5200PS jest przeznaczona do użytku stacjonarnego. Wewnętrzne

przekaźniki podłączają zewnętrzne źródło zasilania prądem zmiennym na obu

przewodach (L i N), gdy jest używane jako źródło energii.

Wewnętrzne przekaźniki odłączają zewnętrzne źródło zasilania prądem zmiennym

na obu przewodach (L i N), gdy stacja przełącza się w tryb autonomiczny.

Wyjściowy przewód zerowy w trybie autonomicznym jest podłączany do PE

w ten sposób uziemiając go w celu stworzenia systemu TN dla poprawnego

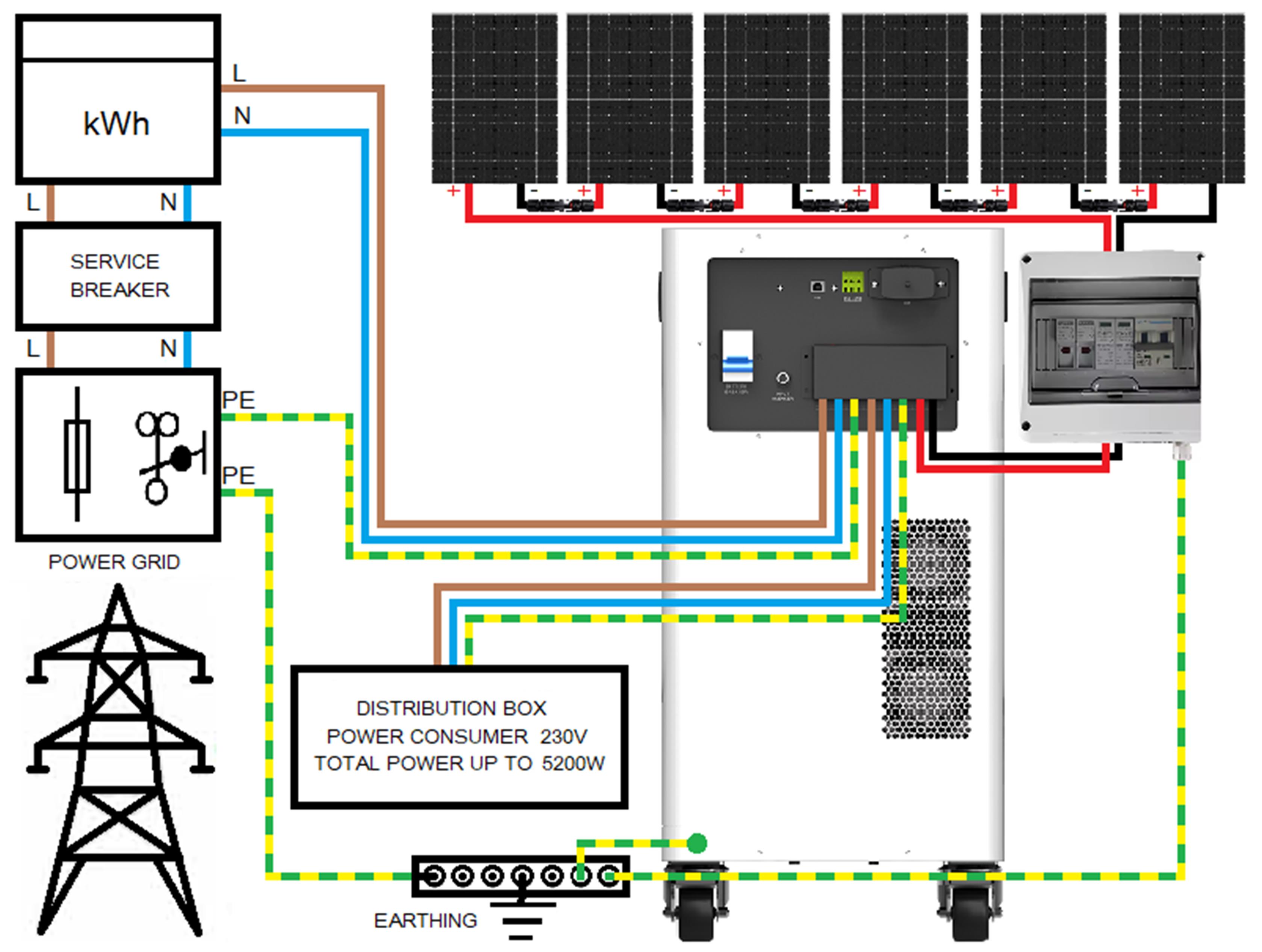

zasilania budynku. Eksploatacja stacji bez uziemienia jest zabroniona. Zalecany schemat w przypadku 1-fazowego zasilania domu:

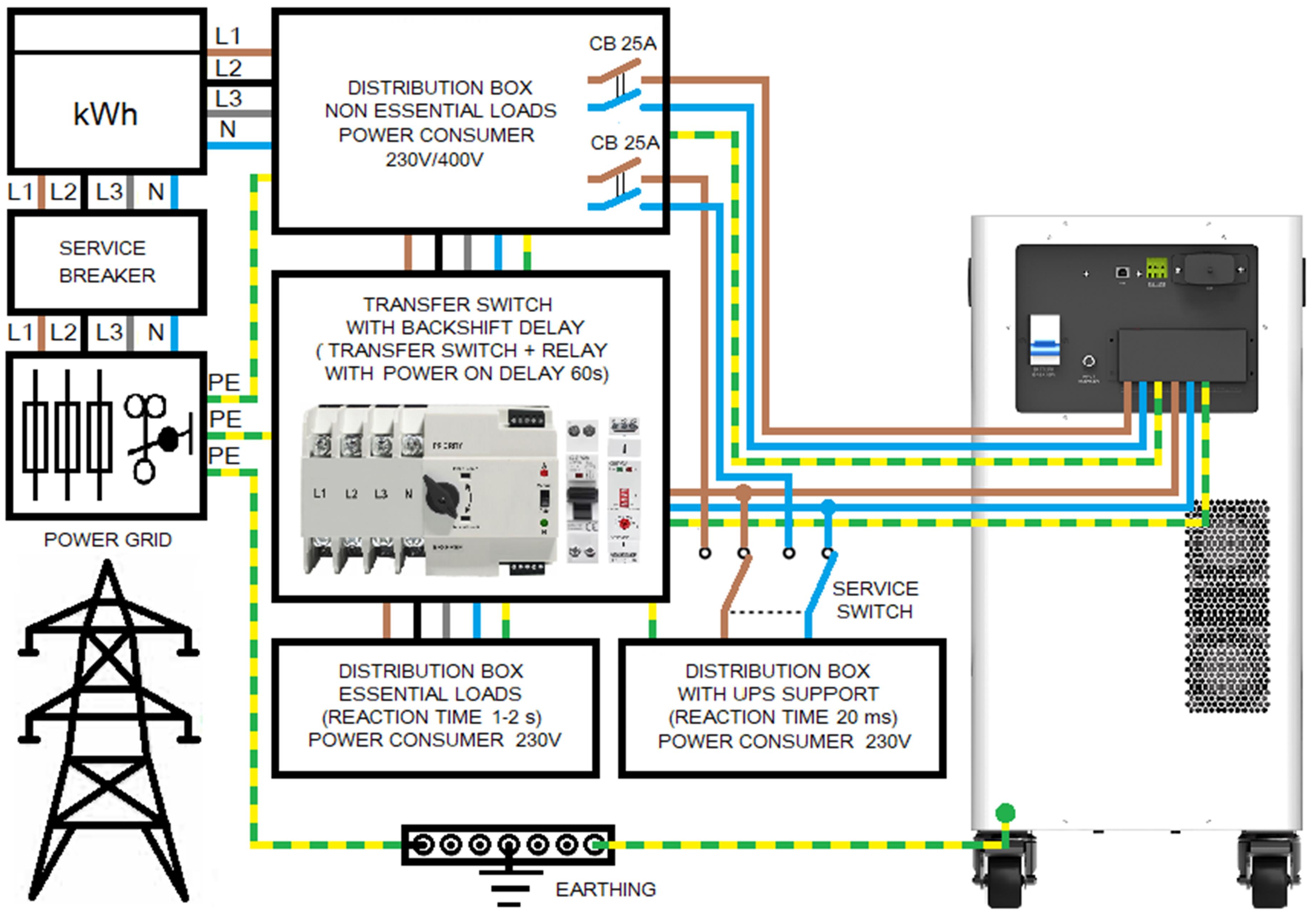

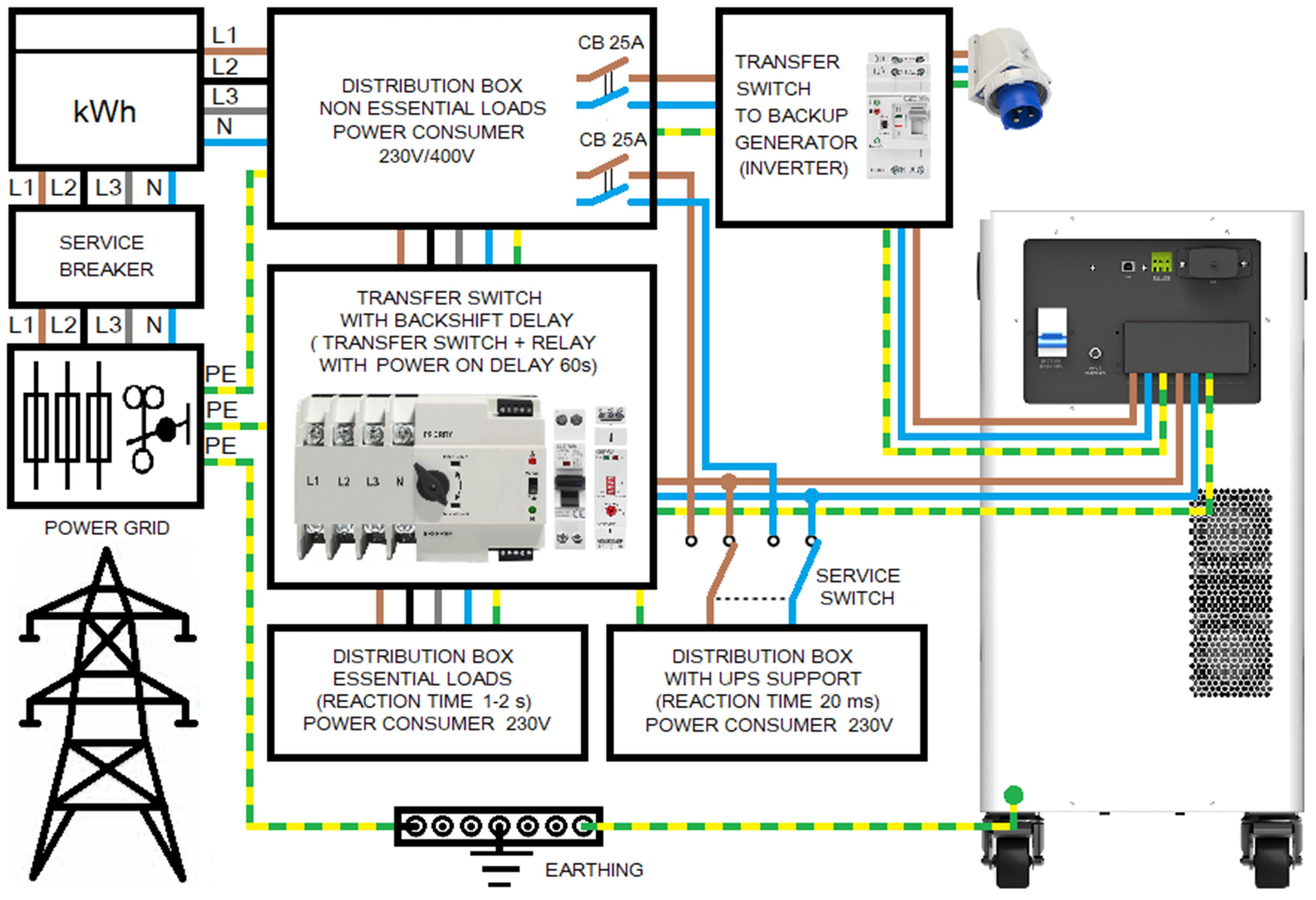

Nowoczesne domy zazwyczaj mają przyłącze 3-fazowe i pobór mocy większy niż 5200 W. W takim przypadku zalecamy użycie schematu zodbiornikami podzielonymi na jedną grupę bez zasilania rezerwowego oraz 2 grupy z zasilaniem rezerwowym, jak pokazano na schemacie poniżej. Zalecany schemat podłączenia z zasilaniem rezerwowym od KS 5200PS:

Wszystkie odbiorniki energii elektrycznej w domu są dzielone na te, które nie mają zasilania rezerwowego oraz te odbiorniki 230V, które mają zasilanie rezerwowe od stacji zasilania KS 5200PS o łącznej mocy do 5,2 kW (przy cos φ = 1). Przy obliczaniu poboru należy uwzględnić współczynnik mocy oraz moc rozruchową odbiorników. Zasilanie rezerwowe napięciem 230 V czy 400 V?

Trójfazowy prąd 400V zazwyczaj potrzebny jest tylko dla urządzeń, które wymagająpola obrotowego. To odbiorniki z silnikami trójfazowymi. Takie odbiorniki jak płyta elektryczna, mocne przepływowe podgrzewacze wody, kocioł elektryczny lub sauna, są podłączane do 3-faz tylko w celu rozdzielenia obciążenia w zewnętrznej sieci i w rzeczywistości są odbiornikami 230 V, które można zasilać z 230 V. Mocne odbiorniki energii elektrycznej, takie jak elektryczne płyty, zazwyczajpodłączane są miedzianym kablem 5 x 2,5 mm2, co zapewnia moc do 4-5 kW nawet przy pracy z 1 fazy 230 V. Jednak zalecamy nie włączać więcej niż pary pól grzewczych lub jednego pola grzewczego i nie więcej niż jednego elementu grzejnego elektrycznego piekarnika jednocześnie, aby zapobiec przeciążeniu. Zawsze uwzględniaj całkowitą moc aktywnych odbiorników energii elektrycznej. W przypadku zadziałania zabezpieczenia przed przeciążeniem wyjście 230 V stacji należy ponownie aktywować poprzez wyłączenie/włączenie przyciskiem na panelu przednim. Rozdział dla odbiorników z czasem przełączania na zasilanie rezerwowe 1-2 sMocne odbiorniki energii elektrycznej, takie jak urządzenia kuchenne (w tym płyta elektryczna), zazwyczaj zasilane są z 3 różnych faz ogólnej sieci elektrycznej (z 3-fazowym przyłączeniem do domu). W przypadku przerwy w dostawie energii są przełączane na KS 5200PS. Czas przełączania większości automatycznych przełączników wynosi około 1-2 sekundy, co nie powinno stanowić problemu dla większości urządzeń. Zwróć uwagę, że niektóre urządzenia kuchenne, takie jak ekspresy do kawy, nawet w trybie czuwania od czasu do czasu włączają elementy grzejne, co może prowadzić do przeciążenia, jeśli włączysz również inne odbiorniki o dużej mocy. Dlatego zalecamy używanie takich mocnych odbiorników jak pralka (pobiera do 2500 W), ekspres do kawy (pobiera do 1500 W), zmywarka (pobiera do 2200 W), czajnik (1200-2400 W), podgrzewacz wody (700-2200 W) z uwzględnieniem poboru energii elektrycznej. Blok przełączania dla odbiorników z czasem reakcji do 1-2 s

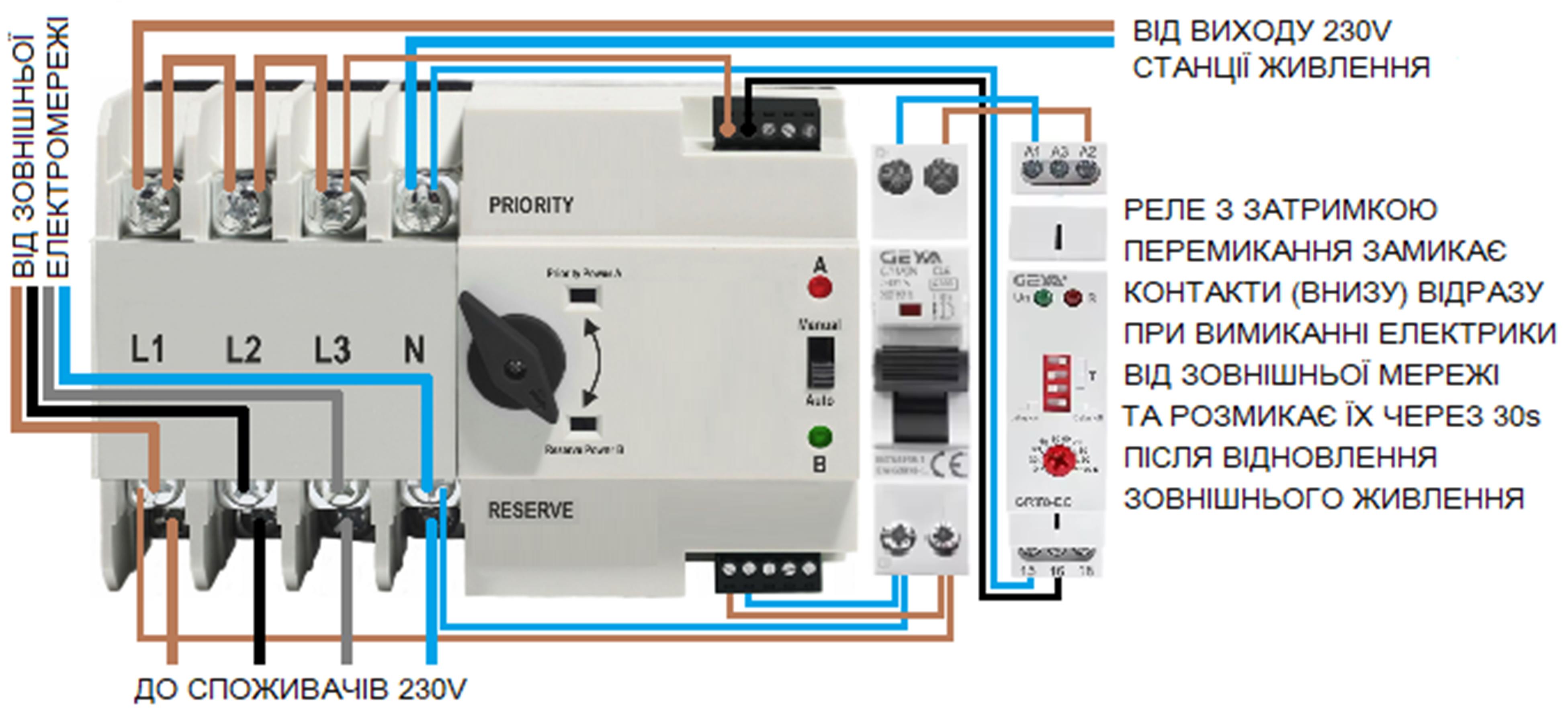

Zalecamy użycie automatycznego przełącznika z osobno wyprowadzonymi stykami sterującymi do przełączania między źródłami zasilania. Takie przełączniki są dostępne na rynku w różnych wersjach. Wejście (na rysunku powyżej) takiego automatycznego przełącznika ma priorytet przy wyborze źródła zasilania wyjścia. Jeśli priorytetowe źródło zasilaniazostanie wyłączone, przełącznik przełącza się na stronę bez priorytetu (często nazywaną rezerwową), jeśli na styki sterujące tej strony podawane jest napięcie 230 V. Powrót do przełączania następuje, gdy tylko na styki sterujące strony priorytetowej podawane jest napięcie 230 V. Jednak automatyczne wyłączniki nie powinny przełączać na ogólną sieć elektryczną od razu po przywróceniu zasilania, a jedynie z opóźnieniem nie krótszym niż 60 sekund po przywróceniu zasilania. Zapewnia to przekaźnik z opóźnieniem włączenia, który monitoruje napięcie z sieci elektrycznej i przełącza 230 V z elektrowni słonecznej na styki sterujące automatycznego przełącznika w przypadku zaniku zasilania z zewnętrznej sieci elektrycznej. Przykład bloku przełączania z opóźnieniem powrotnego przełączania:

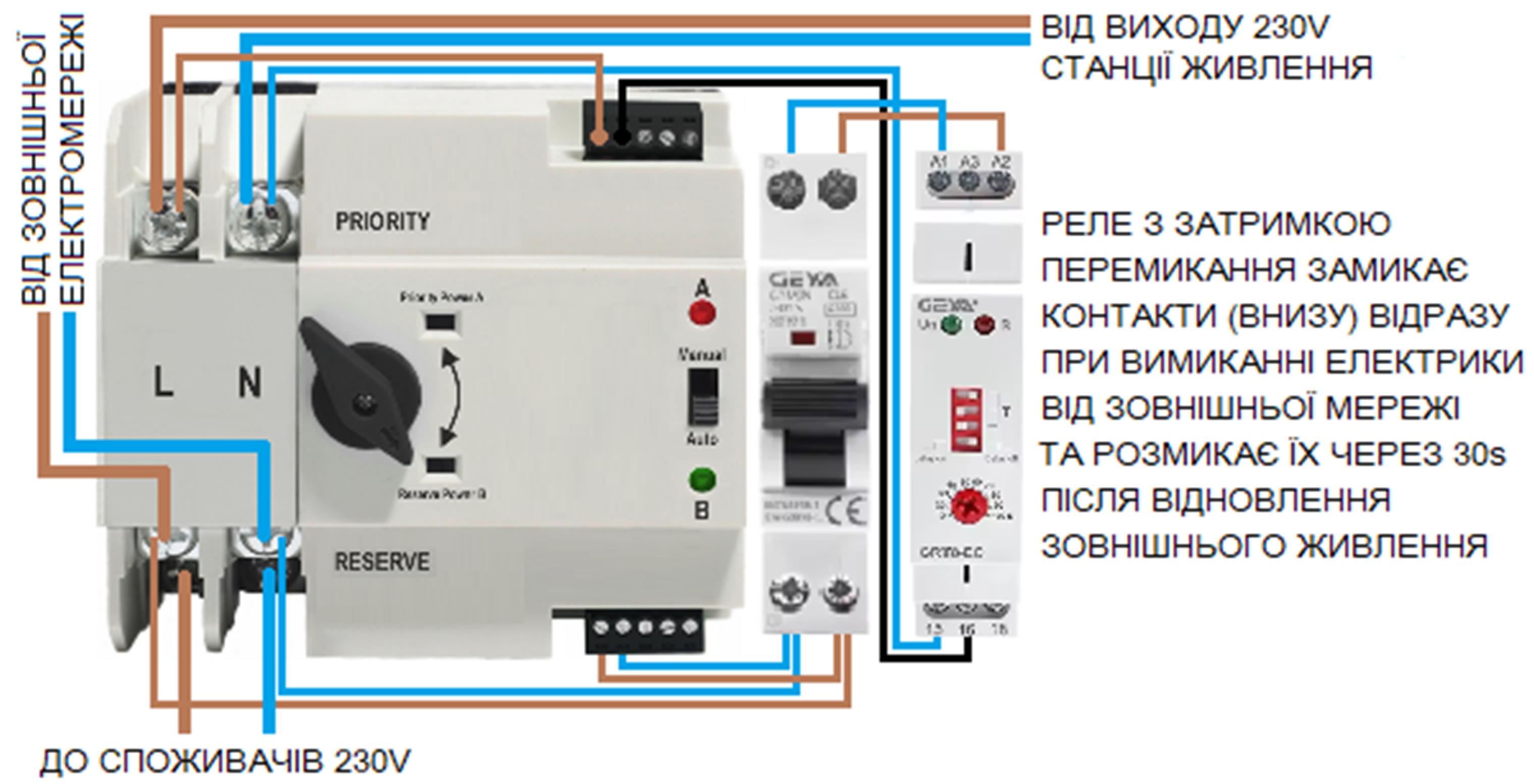

Jeśli w twoim domu podłączona jest tylko 1 faza z zewnętrznej sieci elektrycznej:

Wyjście KS 5200PS jest podłączane do strony z priorytetem, ale stykisterujące pozostają bez napięcia (styki przekaźnika opóźnienia są rozwierane), dopóki jest zasilanie z ogólnej sieci elektrycznej, a zasilanie obciążenia realizowane jest z zewnętrznej sieci przez stronę bez priorytetu. Przekaźnik zamyka swoje styki natychmiast po zaniku zasilania z zewnętrznej sieci i wyjście przełącza się na KS 5200PS, pod warunkiem że jest włączona. Przekaźnik opóźnieniawłączenia rozwiera styki po 60 sekundach od przywrócenia zasilania z sieci elektrycznej i przełącznika przełącznika na sieć elektryczną. Wyłączając automatyczny wyłącznik (na rysunku po lewej stronie od przekaźnika), możeszprzełączyć zasilanie wymuszone na elektrownię słoneczną. To pozwalana symulację przerwy w dostawie energii i sprawdzenie działania automatycznegoprzełącznika. Rozdział z funkcją UPS i przełącznikiem serwisowym

Jeśli w domu są odbiorniki energii elektrycznej, które wymagają nieprzerwanej pracy i krótszego czasu przełączania na zasilanie rezerwowe, powinny być zasilane bezpośrednio z wyjścia prądu zmiennego KS 5200PS, co zapewnia czas reakcji na wyłączenie energii z zewnętrznej sieci 20 ms. Może to być ważne dla komputerów, serwerów itp. Jednak zalecamy zasilanie tych odbiorników energii elektrycznej przez dodatkowy przełącznik, aby można je było przełączyć z wyjścia prądu zmiennego elektrowni na ogólną sieć elektryczną, jeśli KS 5200PS z jakiegokolwiek powodu musi być wyłączona.

Jeśli w twoim domu nie ma odbiorników energii elektrycznej, które koniecznie potrzebują UPS z czasem reakcji 20 ms, możesz zapewnić wszystkim odbiornikom energii elektrycznej 230 V, które mają prawo do zasilania rezerwowego, przez wspomniany wcześniej rozdział z czasem przełączania 1-2 s. Energia zgromadzona w akumulatorze elektrowni zazwyczaj wystarcza na

kilka godzin. Jeśli chcesz zapewnić zasilanie na dłuższy czas,

musisz użyć dodatkowych źródeł energii, takich jak zasilacz

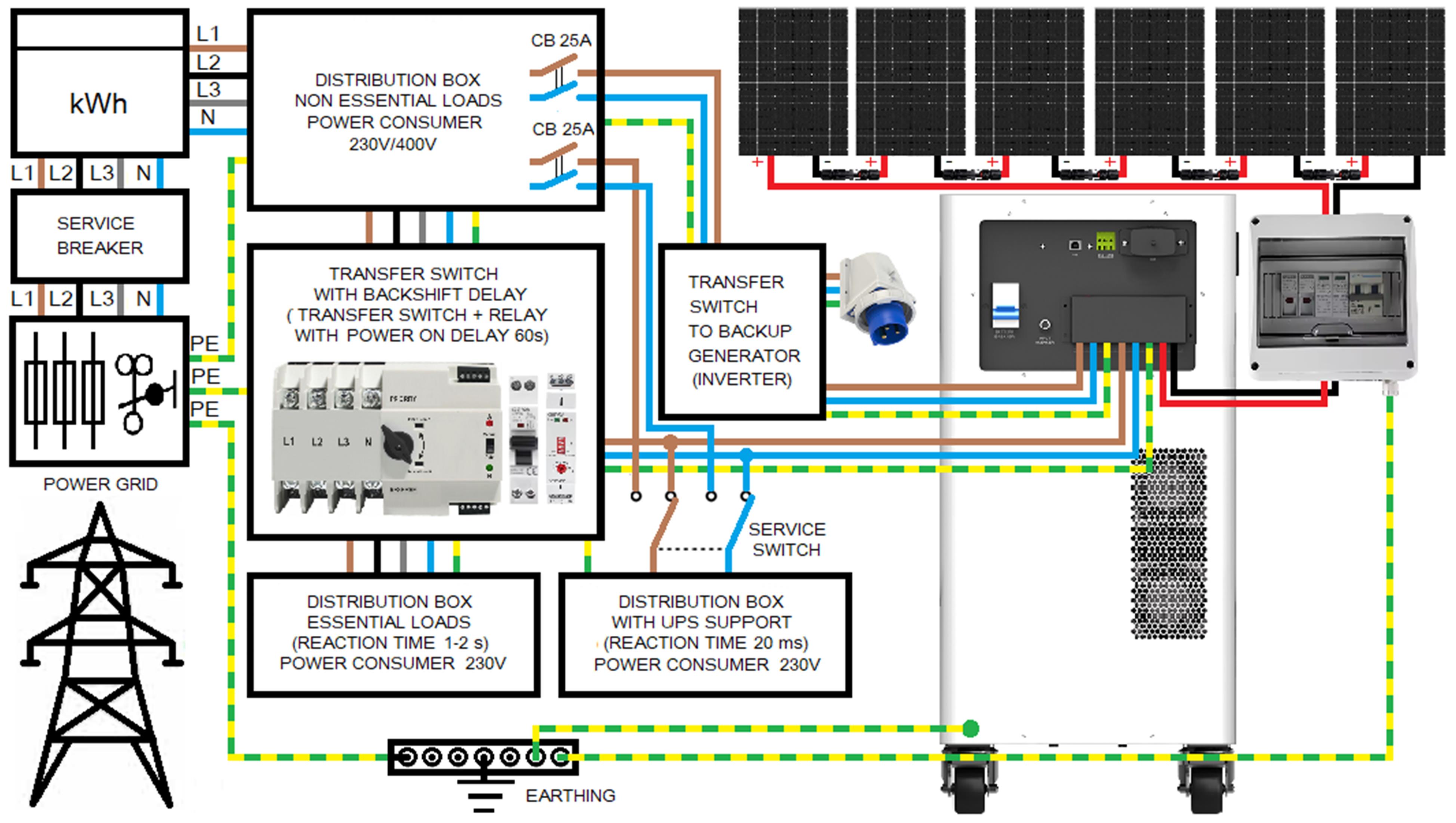

rezerwowy (typ inwerterowy) lub panele słoneczne. Zalecany schemat podłączenia zasilacza rezerwowego:

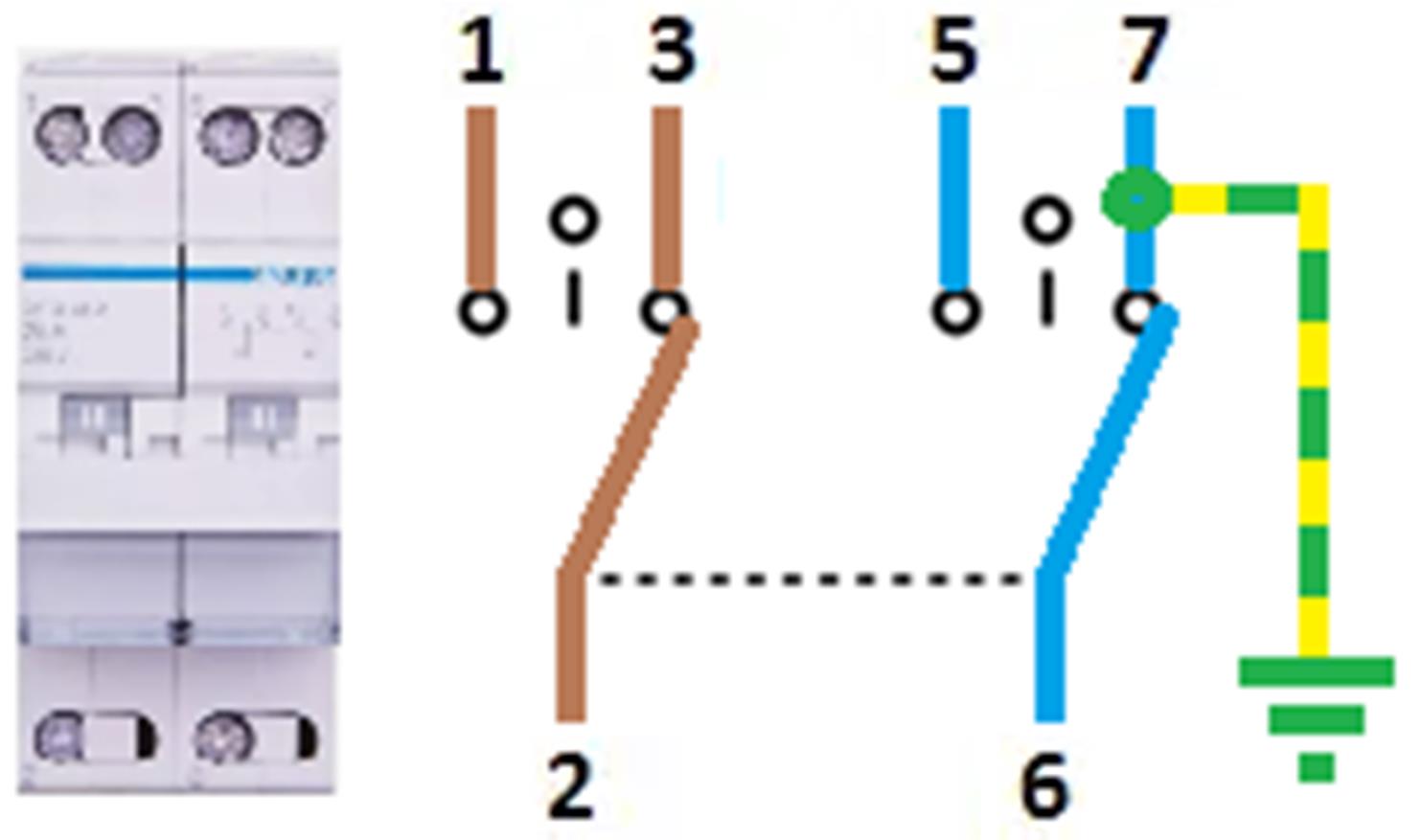

Blok przełączania na zasilacz rezerwowy

Zasilacz rezerwowy jest przeznaczony do użycia jako źródło energii, które może być potrzebne w przypadku długotrwałej przerwy w dostawie energii. Powinien to byćinwerterowy generator o mocy nominalnej nie mniejszej niż 5 kW, który również nadaje się do wrażliwych odbiorników energii elektrycznej i jest akceptowany przez KS 5200PS jako ogólna sieć elektryczna. Blok przełączania powinien przełączać zasilanie z sieci elektrycznej na generator na wszystkich biegunach (L i N). Może to być ręczny przełącznik lub moduł AVR, który uruchamia generator nie od razu, a tylko przy zamknięciu styków sterujących elektrowni słonecznej.

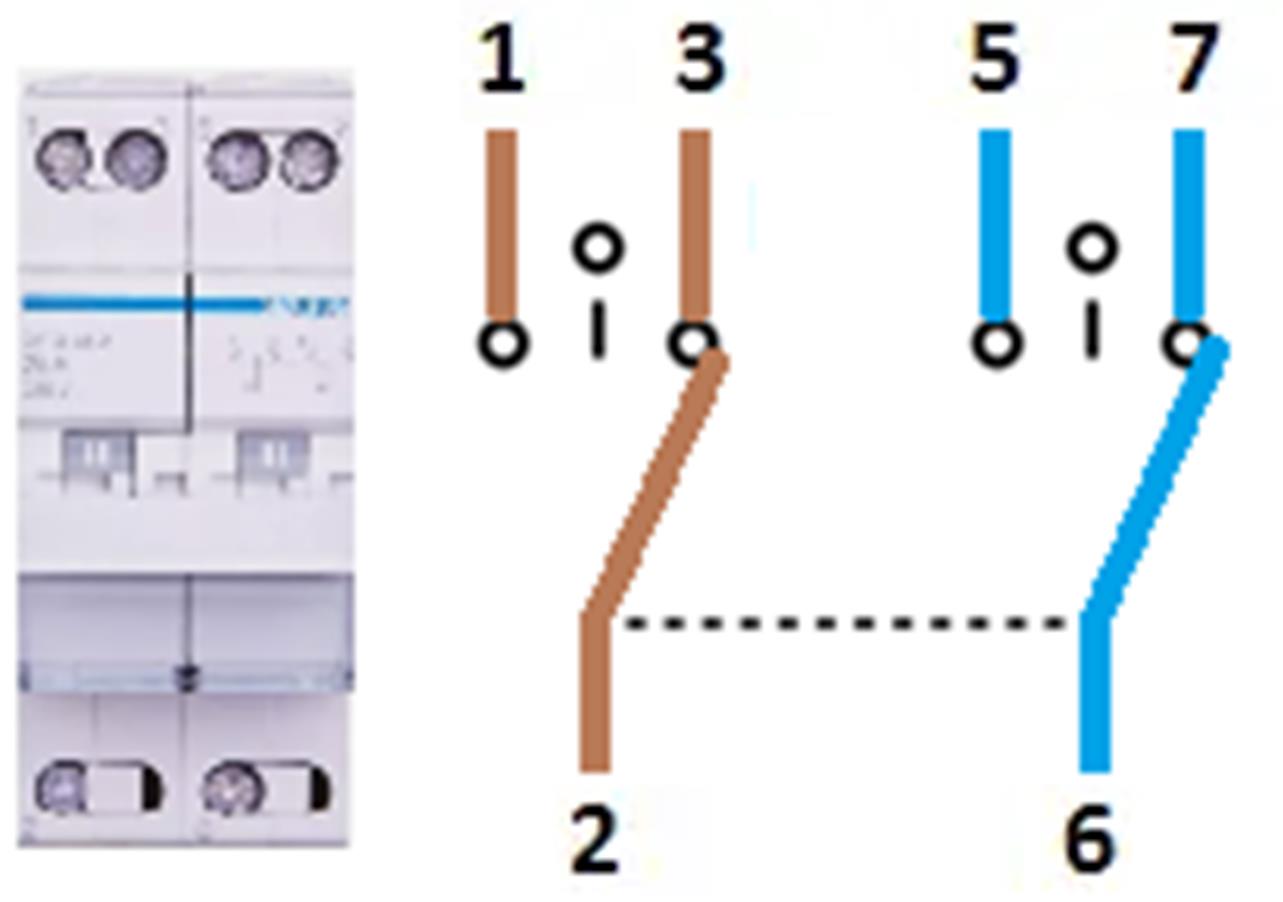

Mobilne źródła zasilania są zbudowane jako system IT z izolowanymi aktywnymi przewodnikami. Przewód zerowy generatora rezerwowego musi być uziemiony na przełączniku za wtyczką zasilania. Przełącznik przełącza wejście prądu zmiennego KS 5200PS między publiczną siecią elektryczną (TT lub TN) a generatorem rezerwowym (TN), aby zasilanie w budynku było realizowane zgodnie z zasadami z uziemionym przewodem neutralnym, a rozdział (dotyczy to szczególnie urządzeń ochrony odłączenia) działał prawidłowo. Jeśli dostępne jest zewnętrzne źródło zasilania prądem zmiennym o akceptowalnychparametrach napięcia, KS 5200PS przełącza zasilanie odbiorców na to źródło, w tym neutralny, dlatego przewód neutralny tego źródła musi być uziemiony jeszcze przed wejściem prądu zmiennego stacji. Neutralny z zewnętrznej sieci wchodzi do domu już uziemiony. Neutralny generatora rezerwowego musi być uziemiony przez podłączenie do uziemienia budynku.

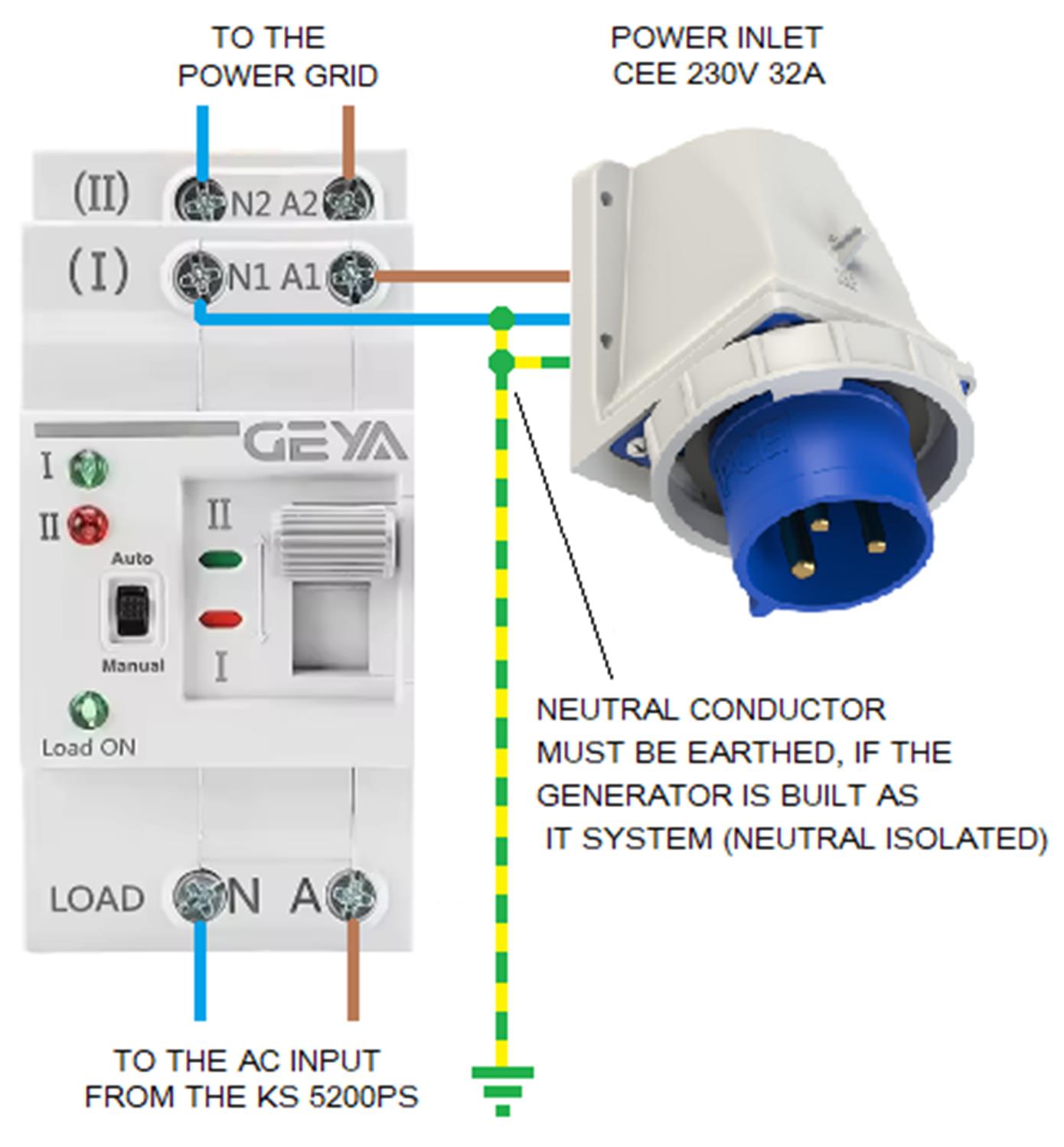

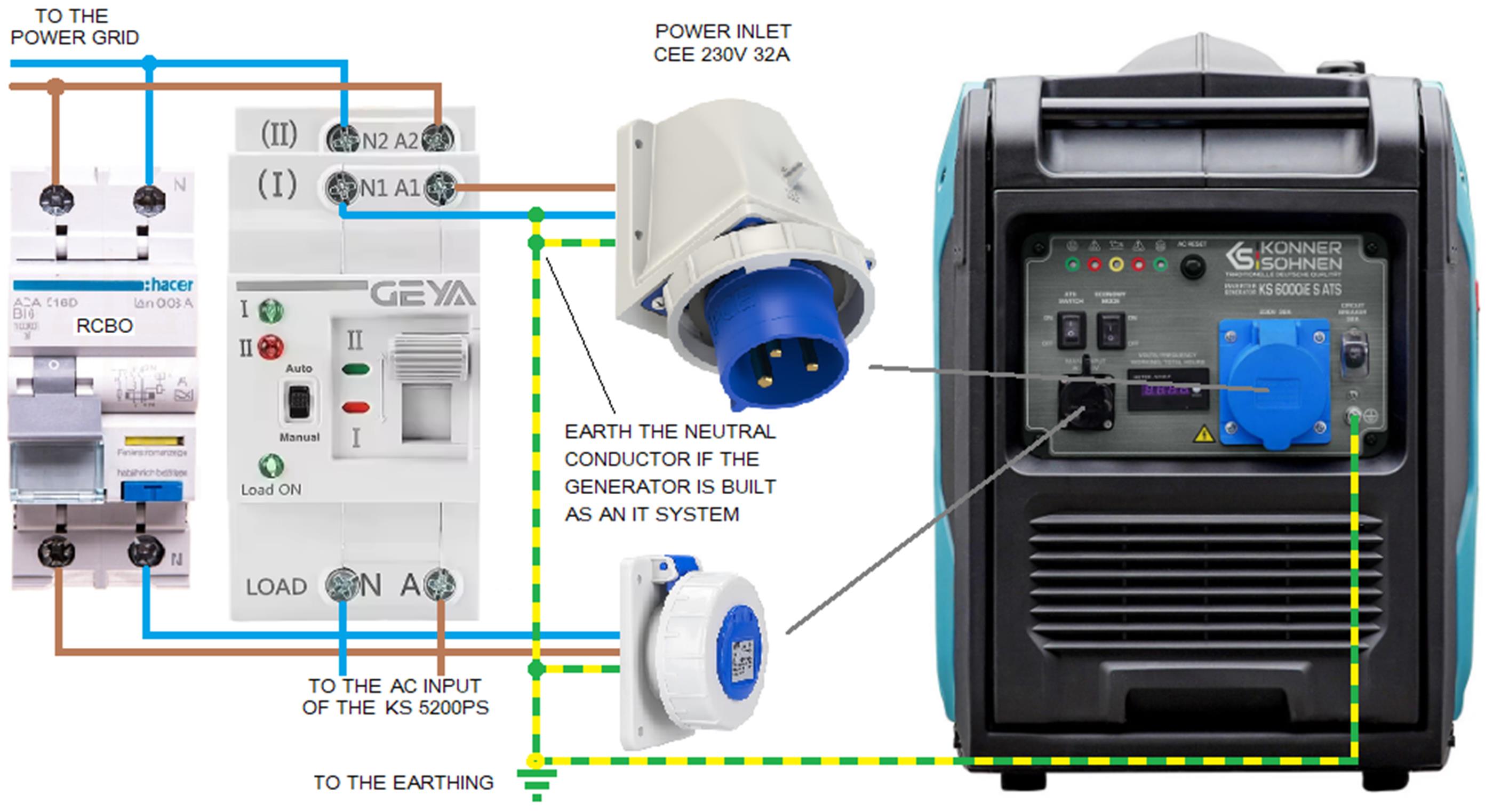

Generator pozostaje systemem IT, ale staje się częścią systemu TN, gdy tylko jest podłączony do wtyczki zasilania (np. na zewnętrznej ścianie budynku). Przełączanie na generator awaryjny może również działać automatycznie. Przykład schematu z automatycznym przełącznikiem: Generator uruchamiany jest ręcznie Automatyczny przełącznik natychmiast przełącza na generator, gdy tylko ten podaje napięcie. Po przywróceniu zasilania z sieci elektrycznej, przełączanie na sieć elektryczną nie następuje od razu, a jedynie wtedy, gdy generator przestaje podawać napięcie, ponieważ generator jest podłączony do strony przełącznika zpriorytetem. Aby przełączyć zasilanie, generator musi być zatrzymany ręcznie. Przy użyciu inwerterowego generatora KS 6000iES ATS można zrealizować automatyczne zatrzymanie generatora, jeśli zasilanie elektryczne z ogólnej sieci zostanie przywrócone i pozostanie stabilne przez 1 minutę.

Gniazdo 230V w dolnej części schematu powinno być chronione automatem ochrony przed przeciążeniem i różnicowym przekaźnikiem, lub automatem różnicowym, jak pokazano na schemacie. Kabel od gniazda 230V prowadzi do wejścia MAIN INPUT generatora. W ten sposób monitorowane jest napięcie z sieci elektrycznej i ładowana jest bateria generatora, aby generator zawsze był gotowy do pracy. Wbudowany moduł ładowania jest stale podłączony do MAIN INPUT i ładuje akumulator w razie potrzeby, dopóki napięcie 230V jest podawane do MAIN INPUT. Generator uruchamiany jest ręcznie. W tym celu należy ustawić przełącznik obrotowy w pozycji RUN i aktywować funkcję ATS. Generator wykrywa, że na wejściu MAIN INPUT nie ma napięcia i uruchamia się. Generator automatycznie zatrzymuje się po 1 minucie od przywrócenia zasilania z zewnętrznej sieci. Ostatnia wersja inwerterowych generatorów od Könner & Söhnen będzie miała unikalną funkcję zewnętrznego sterowania z jednoczesnym monitorowaniem napięcia z ogólnej sieci elektrycznej. W ten sposób monitorowane są 2 parametry, co zapewnia całkowicie automatyczną pracę. Generator uruchamiany jest zamykaniem styków sterujących i tylko przy braku napięcia na MAIN INPUT. Ostatnia wersja elektrowni słonecznej KS 5200PS ma również dodatkowe wejście do podłączenia generatora prądu stałego (seria KS 48V-DC), co jeszcze bardziej ułatwia automatyczne ładowanie akumulatora. Taki generator prądu stałego może dostarczyć do 3,3 kW na szynę 48V elektrowni, która może jednocześnie zasilać awaryjnych odbiorców energii elektrycznej w domu, a także ładować akumulator. Maksymalny możliwy prąd poboru obciążenia pozostaje niezmienny i odpowiada maksymalnej mocy elektrowni. KS 5200PS jest przeznaczona do stacjonarnej pracy z wysokowoltowympolem słonecznym. Neutralny KS 5200PS w trybie autonomicznym (brak zewnętrznego źródła zasilania prądem zmiennym o dopuszczalnych parametrach napięcia) jest podłączany do PE (obudowy), a sama stacja musi być uziemiona albo przez połączenie PE na wejściu/wyjściu prądu zmiennego, albo przez śrubę uziemiającą na obudowie. Zalecany schemat elektryczny z panelami słonecznymi:

Zalecamy przy pracy stacji z panelami słonecznymi ustawić tryb pracy SOL. Odbiorcy energii elektrycznej podłączeni do wyjścia stacji KS 5200PS przełączają się na zasilanie z energii słonecznej, jeśli napięcie akumulatora osiągnie wartość „Napięcie zatrzymania ładowania akumulatora”, pozostaje na tym poziomie przez 5 minut, a energia słoneczna jest nadal dostępna przez 5 minut. Wyjście stacji przełącza się na zasilanie z zewnętrznego źródła prądu zmiennego, gdy tylko napięcie akumulatora spadnie do wartości „Napięcie zatrzymania rozładowania akumulatora”. Jeśli z słońca napływa więcej energii, niż potrzebują odbiorcy energii elektrycznej podłączeni do sekcji z funkcją UPS, można przełączyć na stację również innych odbiorców za pomocą bezpotencjałowych programowalnych styków NC i C KS 5200PS. Przykład bloku przełączania, sterowanego bezpotencjałowymi stykami KS 5200PS:

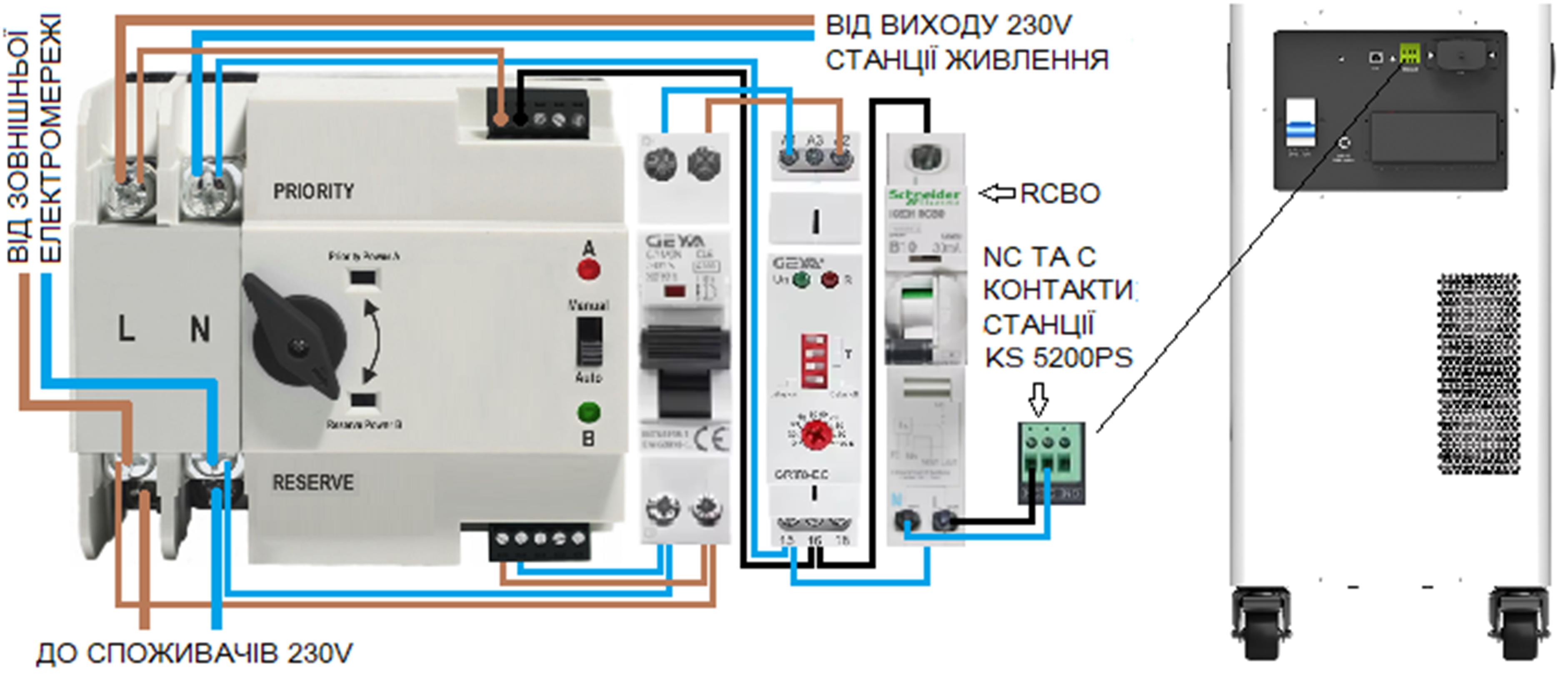

Programowalne bezpotencjałowe styki w KS 5200PS zamykają się, gdy tylkonapięcie akumulatora osiągnie ustawioną wartość „Napięcie zatrzymania ładowania akumulatora” iwyłączają się, gdy tylko akumulator rozładowuje się do „Napięcie zatrzymania rozładowania akumulatora”. Kabel do styków KS 5200PS powinien być chroniony automatem różnicowym(RCBO), który chroni przed upływem oraz przed przeciążeniem. Rozdział, który jest zasilany przez automatyczny przełącznik, może mieć monitorowanie napięcia za pomocą przekaźnika, który rozwiera styki, jeśli napięcie na wejściu wykracza poza dopuszczalne, aktywując w ten sposób przełączanie:

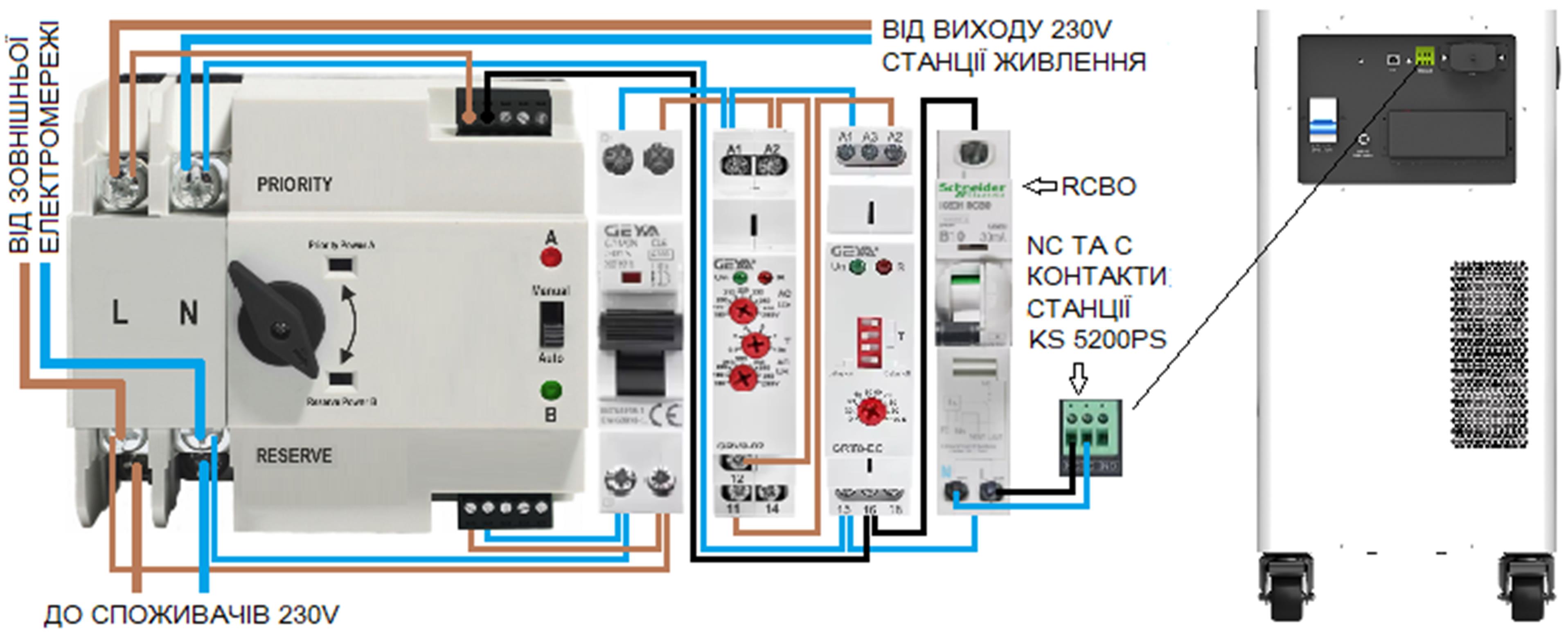

Automatyczny przełącznik przełącza zasilanie na stację nie tylko w przypadkuwyłączenia zewnętrznej sieci elektrycznej, ale również jeśli jego napięcie wykracza poza parametry, ustalone na monitorze napięcia. Przekaźnik kontroli napięcia rozwiera swoje styki, gdy tylko napięcie wykracza poza ustawione na przekaźniku i aktywuje w ten sposób proces przełączania. Przekaźnik opóźnienia włączenia zapewnia opóźnienie powrotnego przełączania na zewnętrzną sieć. Ustawienia elektrowni słonecznej KS 5200PS

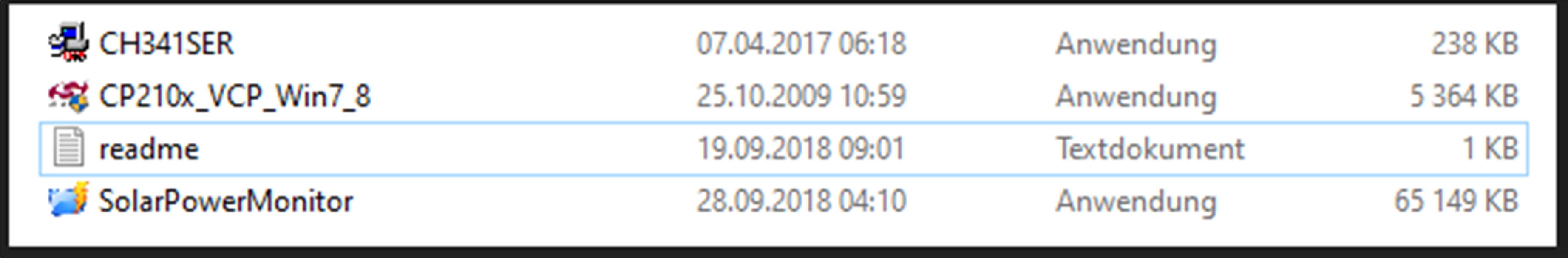

Dostęp do ustawień elektrowni słonecznej KS 5200PS możliwy jest za pomocąoprogramowania SolarPowerMonitor przez zewnętrzny komputer.Pobierz oprogramowanie Solar Power Monitor z linku, który podał producent. Po rozpakowaniu znajdziesz 4 pliki:

Pierwsze 2 pliki należy zainstalować - to sterowniki, które są potrzebne do komunikacji przez USB. Następnie instalujemy program SolarPowerMonitor.KS 5200PS łączy się z portem USB komputera za pomocą kabla, który wchodzi w skład zestawu. Koniec kabla typu USB A podłącza się do komputera, a koniec typu USB B — do portu USB elektrowni. Po uruchomieniu SolarPowerMonitor wyszukuje podłączone stacje. Natychmiast po znalezieniu KS 5200PS pojawia się okno z jej aktualnym stanem. Aby uzyskać pełny dostęp do ustawień, należy zalogować się hasłem „admin”:

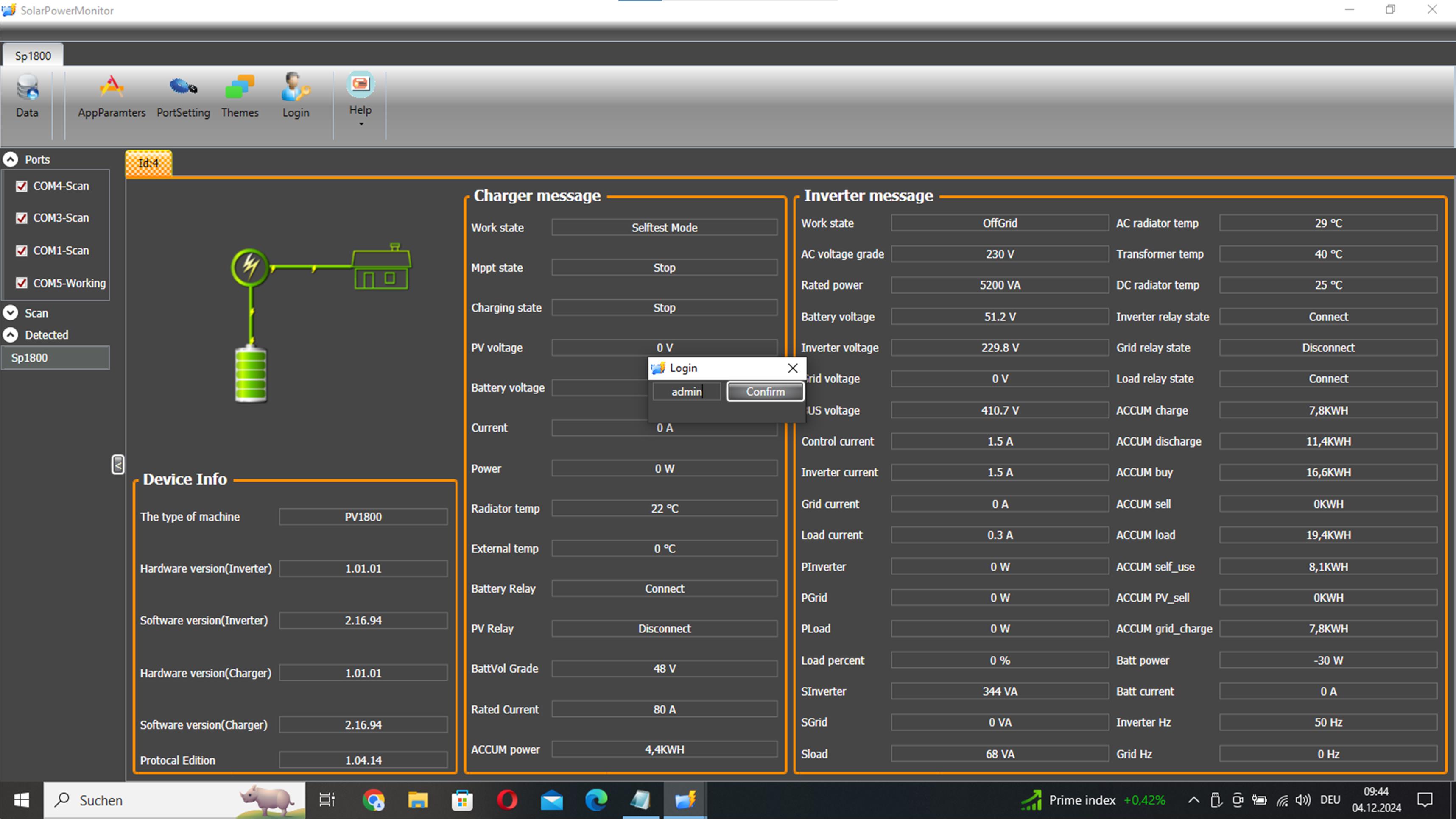

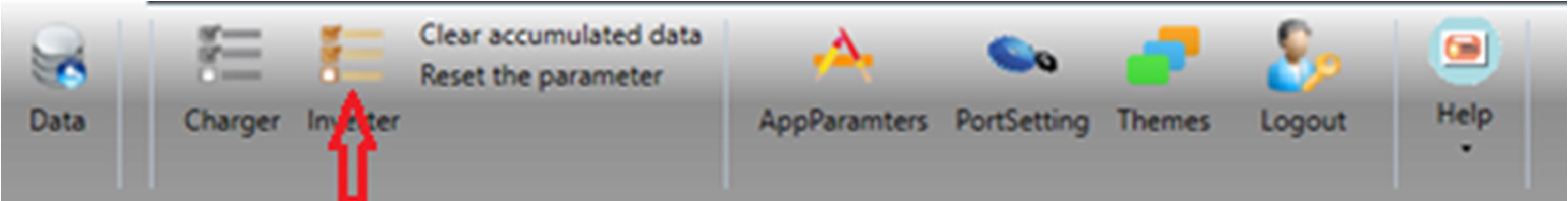

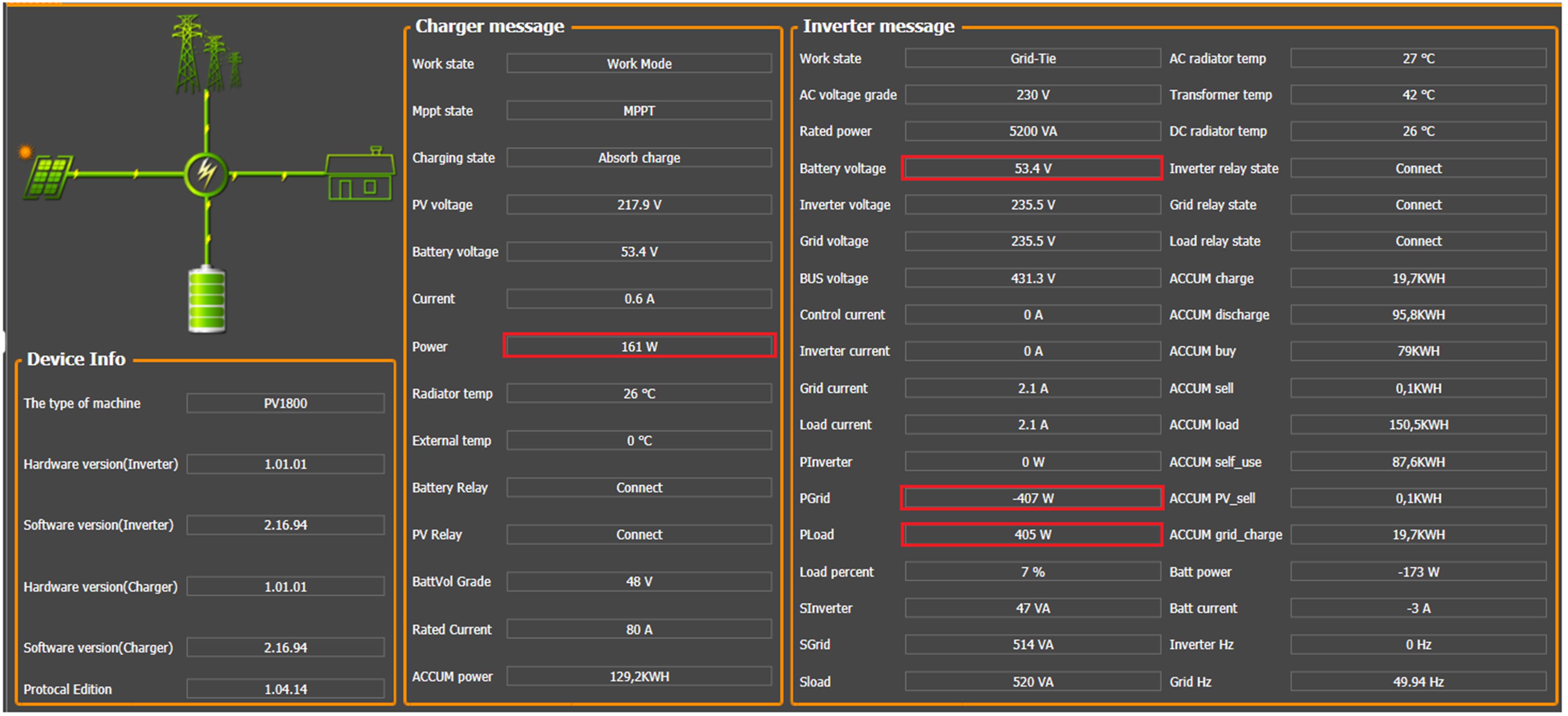

Natychmiast po znalezieniu KS 5200PS pojawia się okno z jej aktualnym stanem. Aby uzyskać pełny dostęp do ustawień, należy zalogować się hasłem „admin”. Dostęp do ustawień inwertera jest teraz otwarty:

Wstępne ustawienia KS 5200PS:

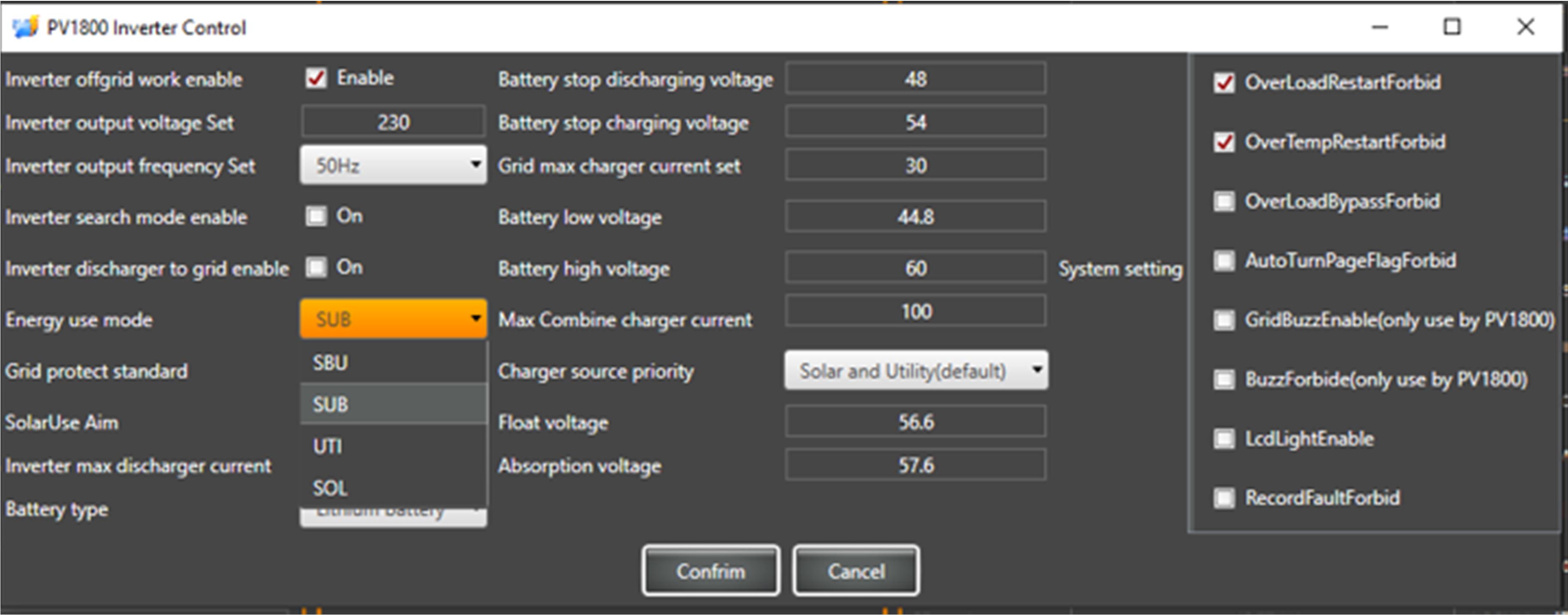

Wstępnie ustawiony tryb pracy SUB. W tym trybie wewnętrzny akumulator elektrowni ładowany jest tylko z zewnętrznego źródła prądu zmiennego do wartości "Napięcie zatrzymania ładowania akumulatora". To około 60% naładowania. W tym trybie akumulator może być naładowany do 100% tylko z energii słonecznej przez wejście PV. Ponieważ KS 5200PS będzie używana jako rezerwa, zalecamy zmianę trybu pracy na UTI, w którym akumulator może ładować się do 100%.

Zalecamy zmniejszenie prądu ładowania „Maksymalny prąd ładowania z sieci”wewnętrznego akumulatora z zewnętrznego źródła prądu zmiennego do 10-20 A(około 550-1100 W mocy ładowania), aby więcej energii było dostępne dla odbiorców przy użyciu inwerterowego generatora jako źródła zasilania rezerwowego i braku energii słonecznej. Na przykład mniejsze inwerterowe generatory o mocy wyjściowej 1,8 kW lub więcej można używać jako źródło zasilania prądem zmiennym, pod warunkiem, że w domu nie są aktywowane mocne odbiorniki energii elektrycznej lub odbiorniki energii elektrycznej z dużymi prądami rozruchowymi. Ponieważ w trybie UTI elektrownia może być ładowana do 100%, podczas zamykania BMS może wystąpić ostrzeżenie z sygnałem dźwiękowym. Jednak zdarza się to dość rzadko i tylko wtedy, gdy ustawisz wysoki prąd ładowania „Maksymalny prąd ładowania z sieci”. Aby wyłączyć sygnał dźwiękowy, włącz opcję „BuzzForbide(only use by PV1800)”. Zalecane ustawienia KS 5200PS do pracy bez paneli słonecznych:

Wyłącznik modułu inwertera 230 V na przednim panelu elektrowni musi być włączony, aby wyjście 230 V elektrowni działało w trybie autonomicznym w przypadku wyłączenia zewnętrznej sieci elektrycznej. Zalecane ustawienia KS 5200PS do pracy z panelami słonecznymi:

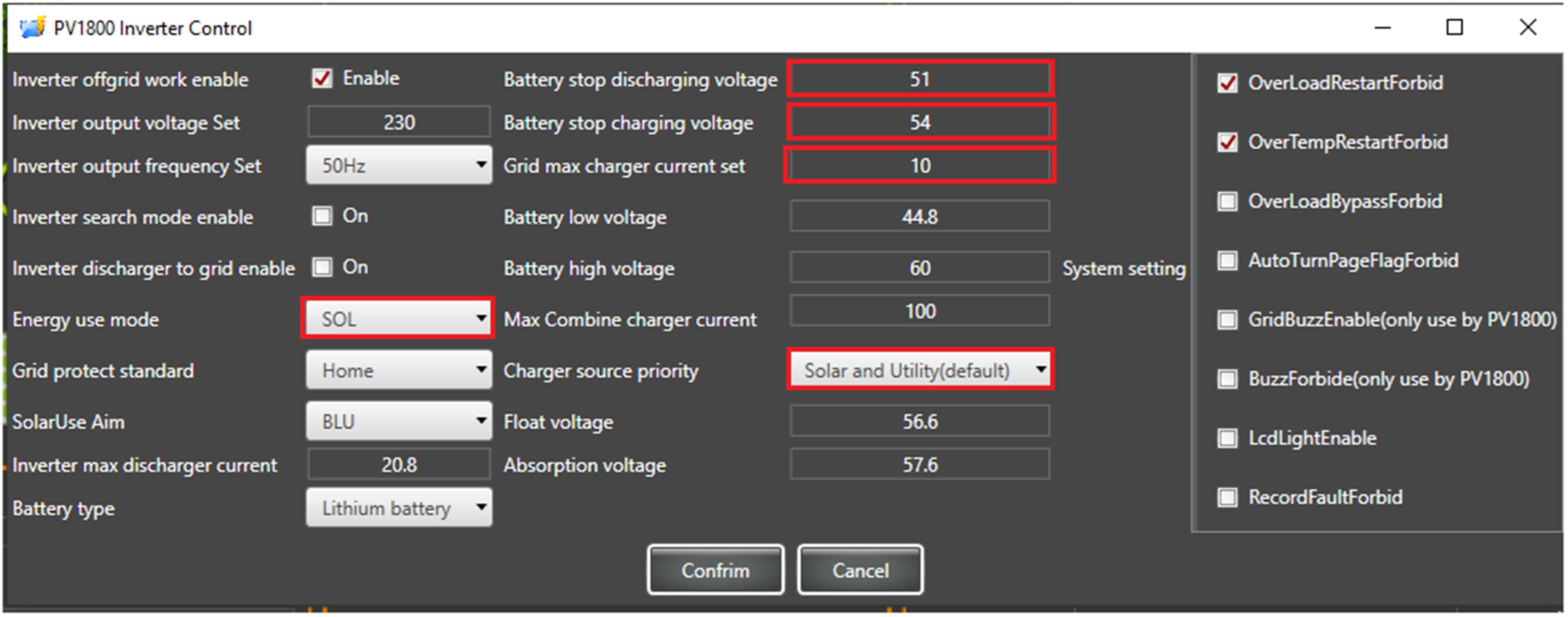

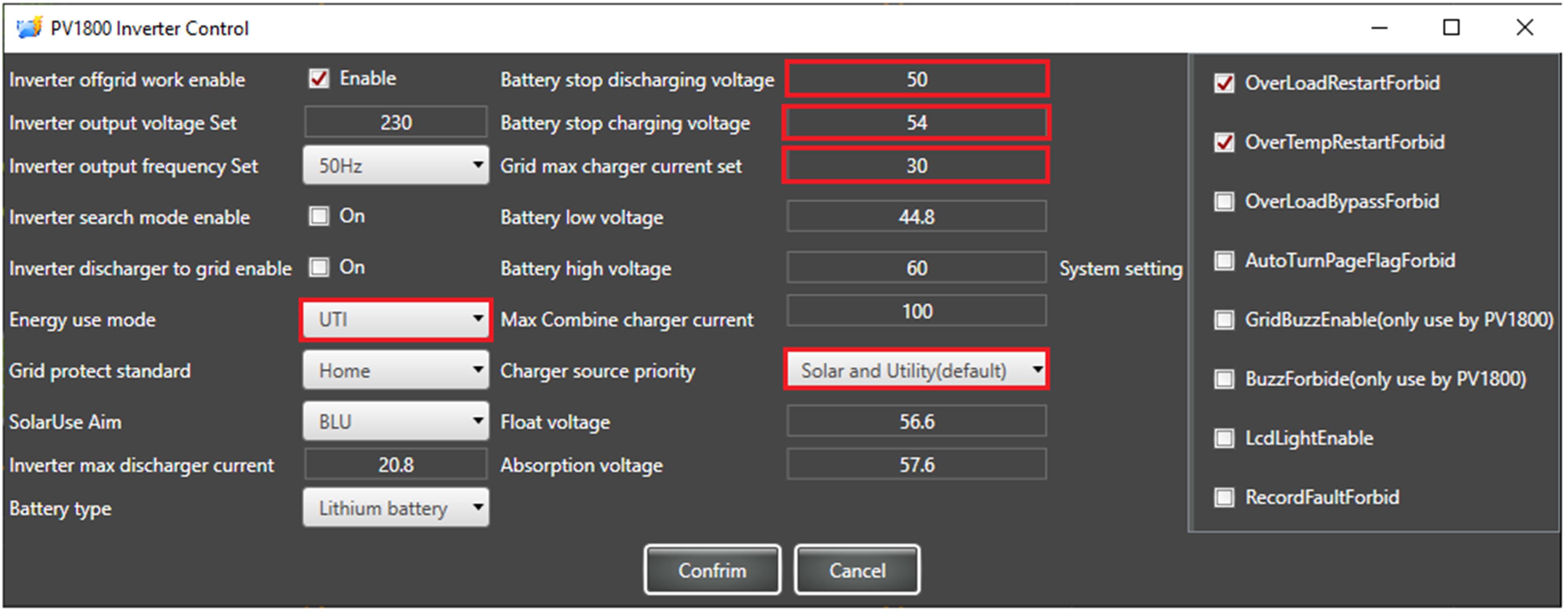

Dla pracy z panelami słonecznymi zalecamy ustawienie trybu pracy SOL. Parametr „Napięcie zatrzymania rozładowania akumulatora” zalecamy ustawić na 51-52V, a „Napięcie zatrzymania ładowania akumulatora” na 54V (SOC około 60-80%):

Zalecamy pozostawienie parametru „Priorytet źródła ładowania” niezmienionym jako „Solar and utility”, aby akumulator mógł ładować się do 51-52V („Napięcie zatrzymania rozładowania akumulatora”) z sieci oraz energii słonecznej do 20-40%, jeśli był rozładowany podczas przerwy w dostawie energii, na przykład. W przypadku przerwy w dostawie energii odbiorcy zasilani są energią,zgromadzoną w akumulatorze oraz energią słoneczną:

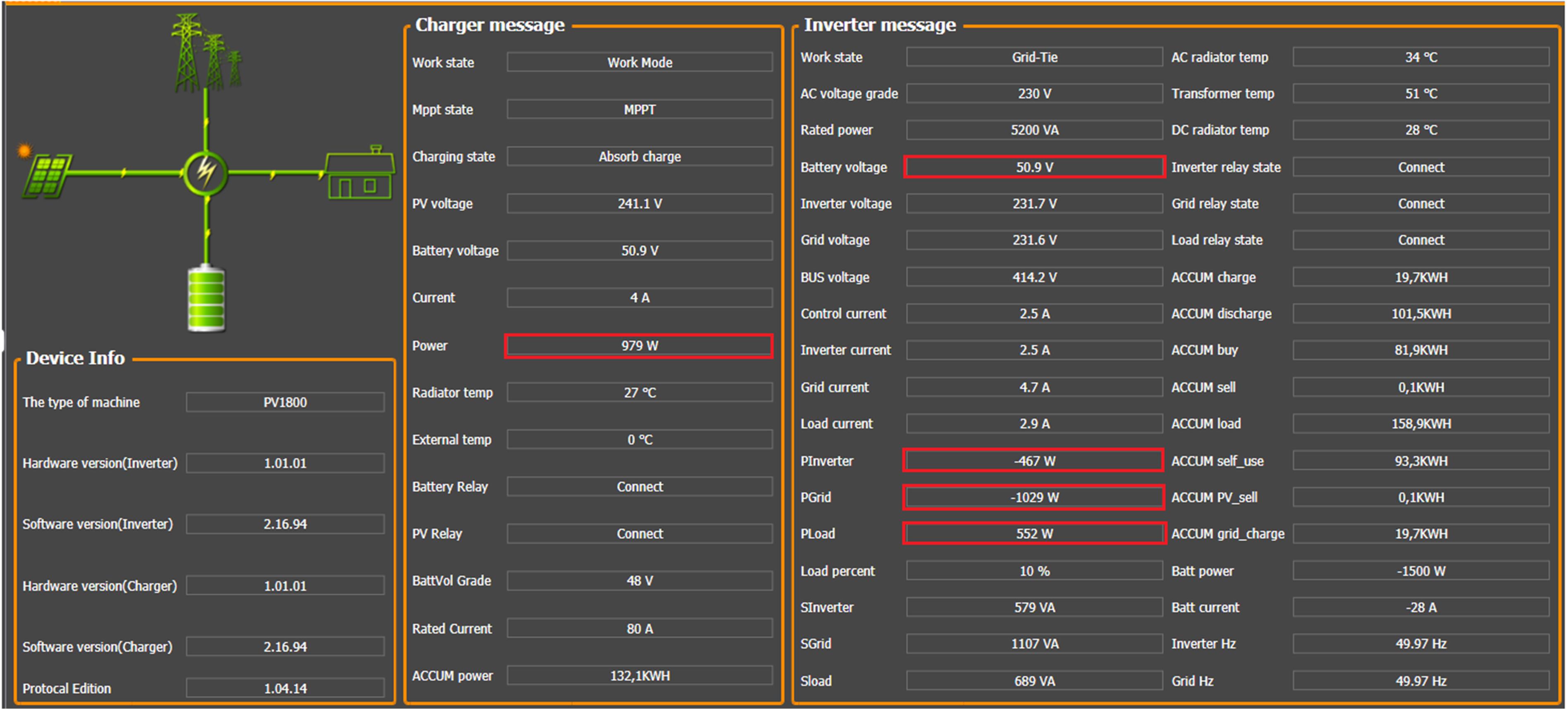

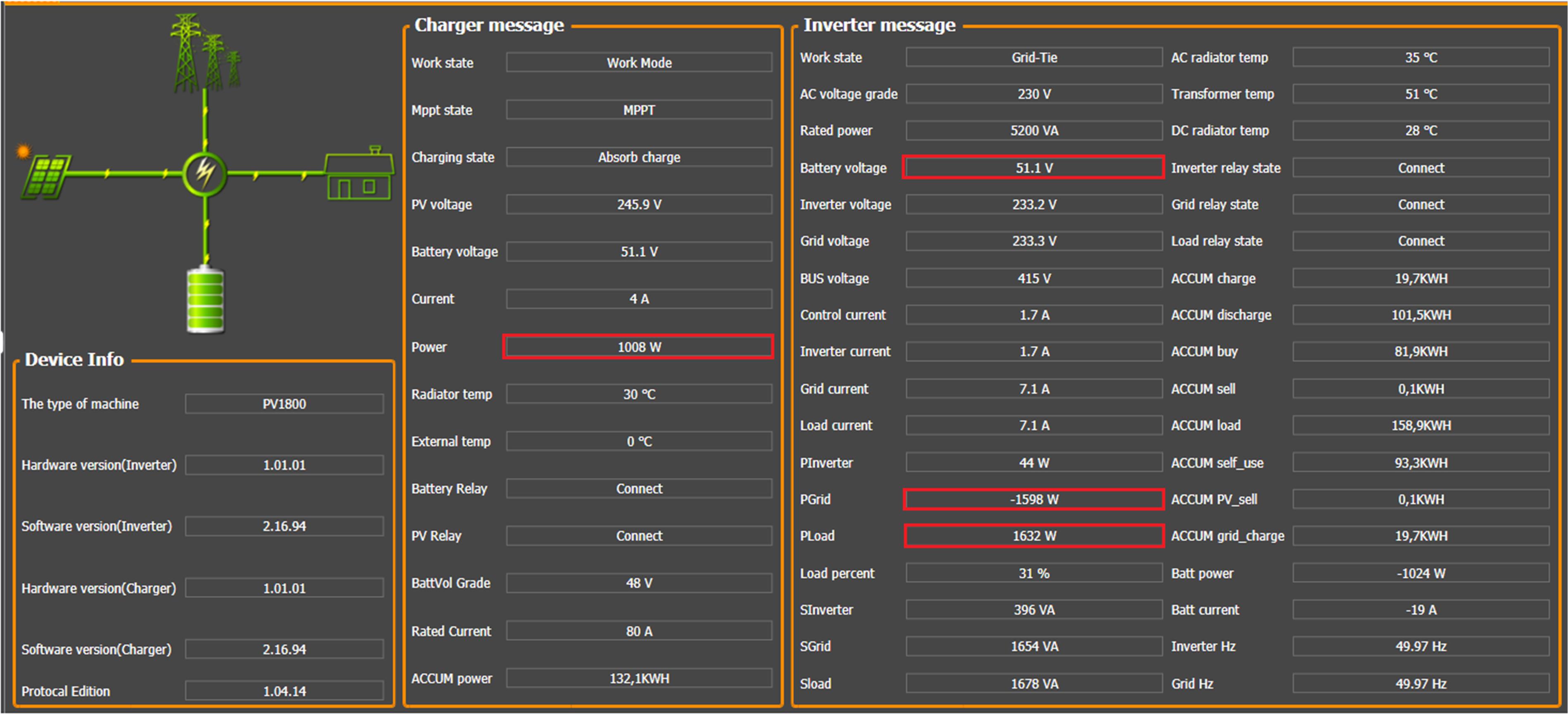

Odbiorcy są zasilani z zewnętrznego źródła prądu zmiennego, a akumulator ładowany jest zarówno z sieci, jak i z energii słonecznej, dopóki napięcie akumulatora nie osiągnie wartości „Napięcie zatrzymania rozładowania akumulatora”:

Wyjście KS 5200PS jest zasilane z zewnętrznego źródła prądu zmiennego, a akumulator ładowany jest zarówno z niego, jak i z energii słonecznej, dopóki napięcie akumulatora nie osiągnie wartości „Napięcie zatrzymania ładowania akumulatora”:

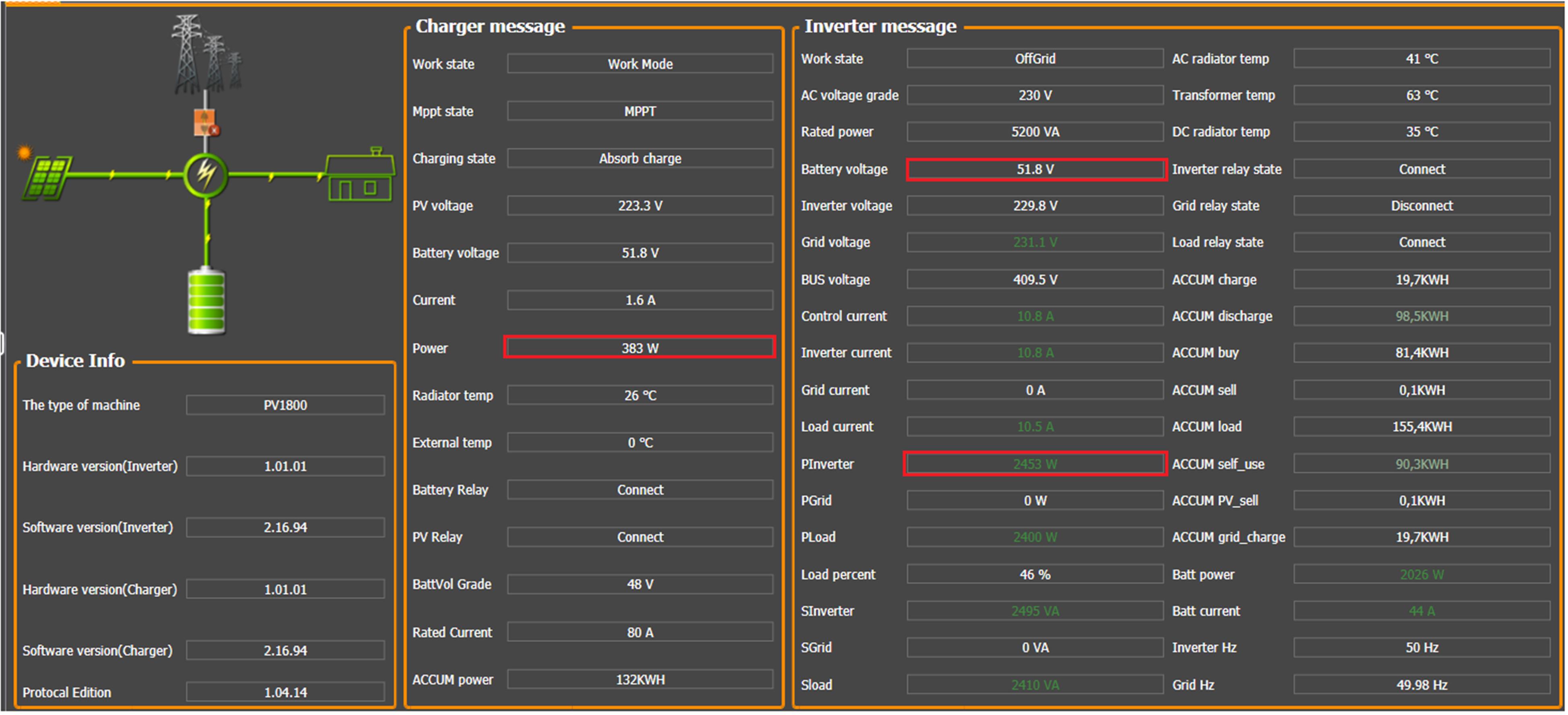

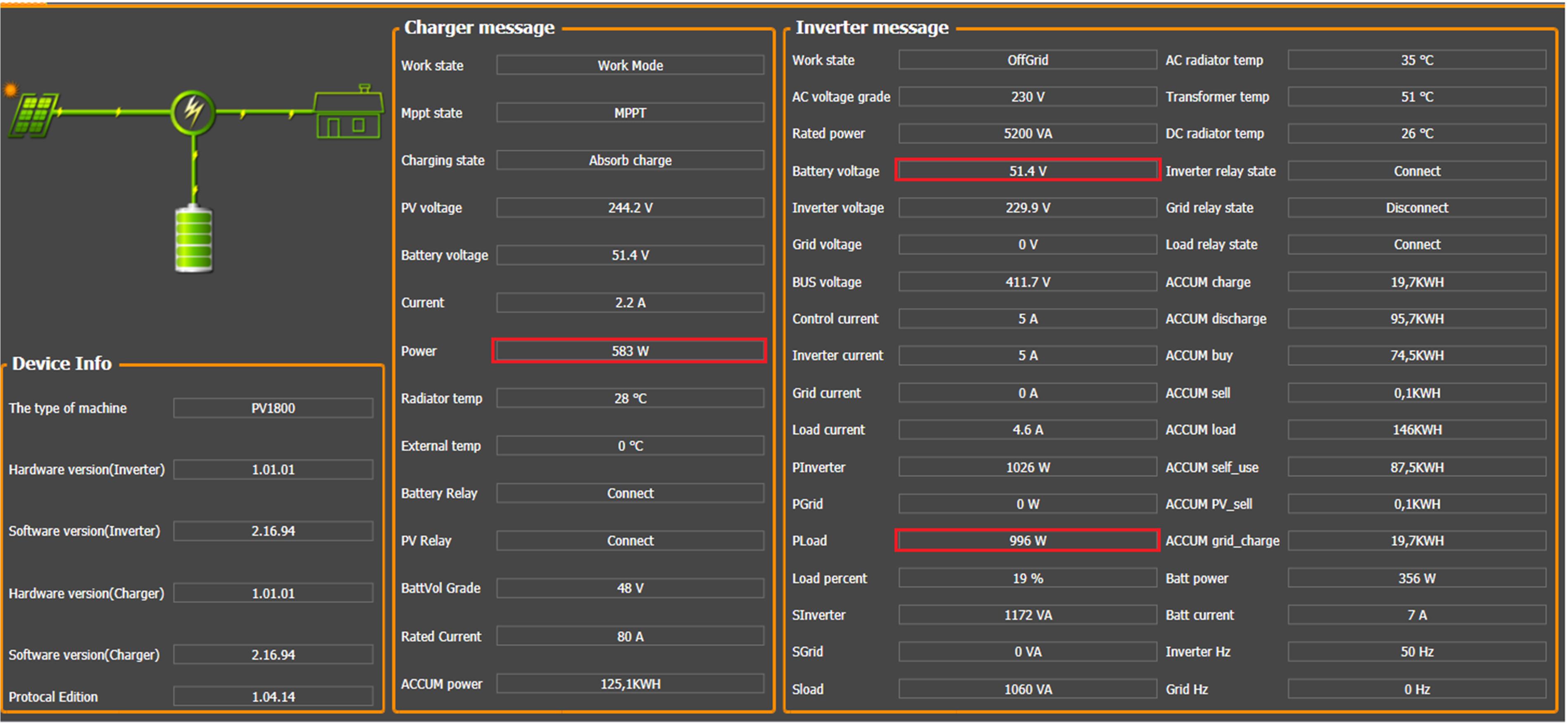

Jeśli napięcie akumulatora stacji osiąga wartość „Napięcie zatrzymania ładowania akumulatora” ienergia słoneczna jest dostępna jeszcze przez 5 minut, KS 5200PS przechodzi w tryb pracy off-grid i odłącza się od zewnętrznego źródła prądu zmiennego:

KS 5200PS pozostaje w trybie autonomicznym, dopóki napięcie akumulatora nie spadnie do wartości „Napięcie zatrzymania rozładowania akumulatora”. Następnie KS 5200PS przełącza się na zewnętrzne źródło zasilania prądem zmiennym, jeśli jest dostępne.KS 5200PS ma „suche” styki sterujące, które mogą przełączać do 250V 1A, i które mogą być używane do sterowania generatorem, jeśli nie są jeszcze wykorzystywane do sterowania blokiem przełączania. Styki C i NO zamykają się, gdy tylko napięcie akumulatora spada do wartości „Napięcie zatrzymania rozładowania akumulatora” i rozwierają się dopiero wtedy, gdy napięcie akumulatora osiąga wartość „Napięcie zatrzymania ładowania akumulatora”. Jeśli za pomocą KS 5200PS planowane jest stworzenie niezależnego od zewnętrznej sieci elektrycznej zasilania, zalecamy ustawienie trybu pracy na UTI, aby generator mógł ładować akumulator do 70-80% („Napięcie zatrzymania ładowania akumulatora” 54V). Styki C i NO stacji rozwierają się, gdy tylko napięcie akumulatora osiąga wartość „Napięcie zatrzymania ładowania akumulatora”. Aby szybciej ładować akumulator, zalecamy ustawienie prądu ładowania z zewnętrznego źródła zasilania na 30A. W ten sposób generator nie będzie działał zbyt długo, dopóki KS 5200PS ponownie nie rozwierci swoich styków sterujących C i NO. Zalecamy ustawienie wartości „Napięcie zatrzymania rozładowania akumulatora” na 50V, aby generator nie uruchamiał się zbyt wcześnie, ale tylko wtedy, gdy wartość SOC akumulatora osiągnie około 15-20%.

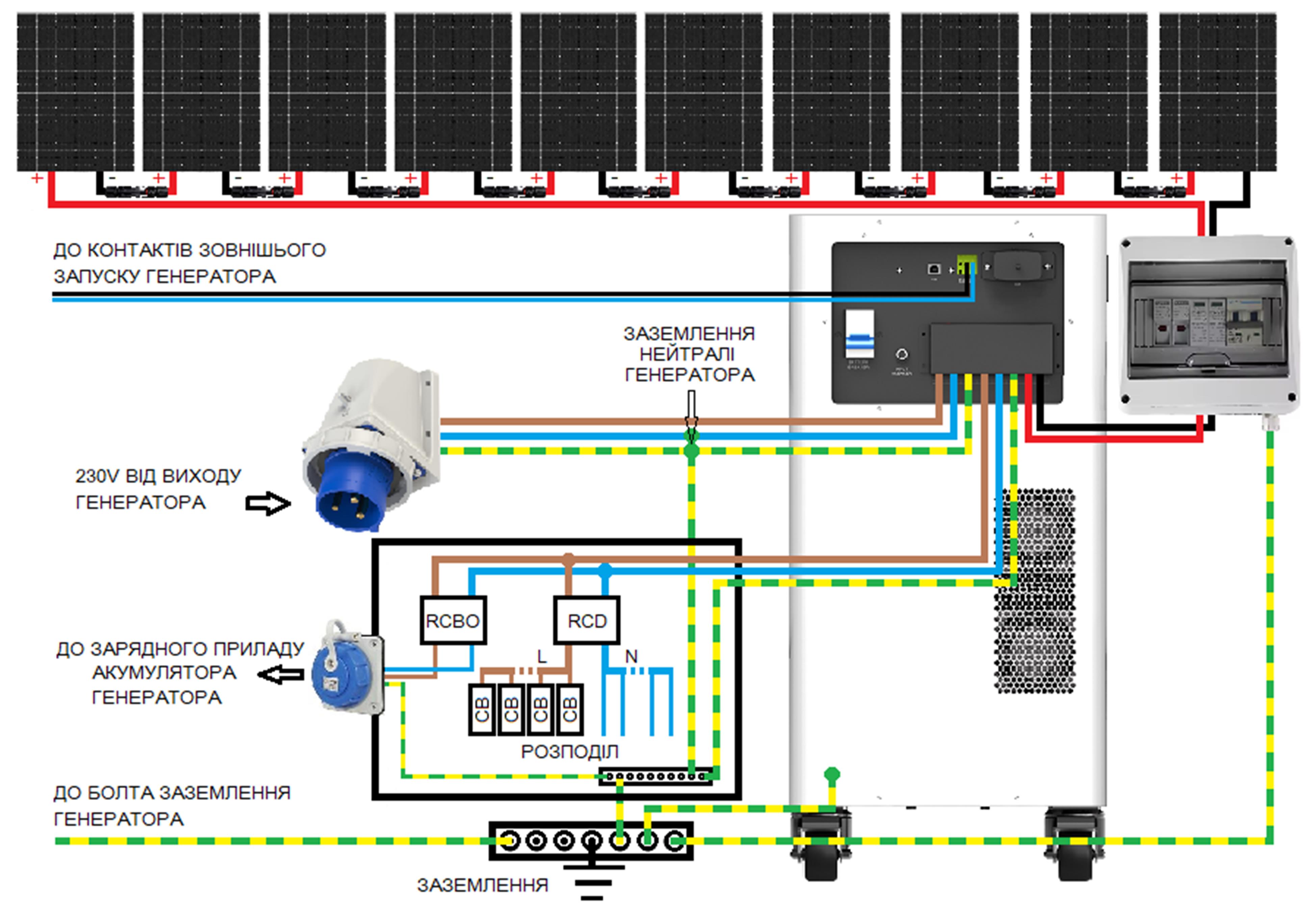

Zalecany schemat podłączenia z inwerterowym generatorem, który ma styki do zewnętrznego sterowania START/STOP:

Schemat dotyczy inwerterowych generatorów, które są uruchamiane zamykaniem styków sterujących i zatrzymywane ich rozwieraniem. Kabel sterujący jest podłączany do bezpotencjałowych styków C i NO stacji KS 5200PS. Baterie generatorów z stykami do zewnętrznego sterowania zazwyczaj wymagają utrzymania ich naładowania, a gniazdo, pokazane na schemacie,jest używane do podłączenia zewnętrznego ładowarki, którazwykle dostarczana jest z takim generatorem. Bez utrzymania akumulatorgeneratora będzie stopniowo rozładowywany i może ulec uszkodzeniu. Jest to szczególnieważne dla inwerterowych generatorów, które mają akumulatory o małej pojemności, które muszą zasilać elektronikę generatora w trybie czuwania. Przy użyciu generatorów, które nie wymagają utrzymania naładowania akumulatoraw trybie ciągłym, zalecamy jednak ładowanie go co 1-3 miesiące, jeśli generator rzadko jest używany. Również co 1-3 miesiące, w zależności od konstrukcji, zaleca się uruchamianie generatora w celu przepłukania układu paliwowego. Należy ściśle przestrzegać terminu przydatności paliwa. Przy użyciu generatorów z AVR, które monitorują główne źródło

zasilania 230V i uruchamiają się w przypadku jego braku, można

używać styków sterujących NC i C, które zamykają się przy

osiągnięciu „Napięcia zatrzymania ładowania akumulatora” i rozwierają się, gdy napięcie

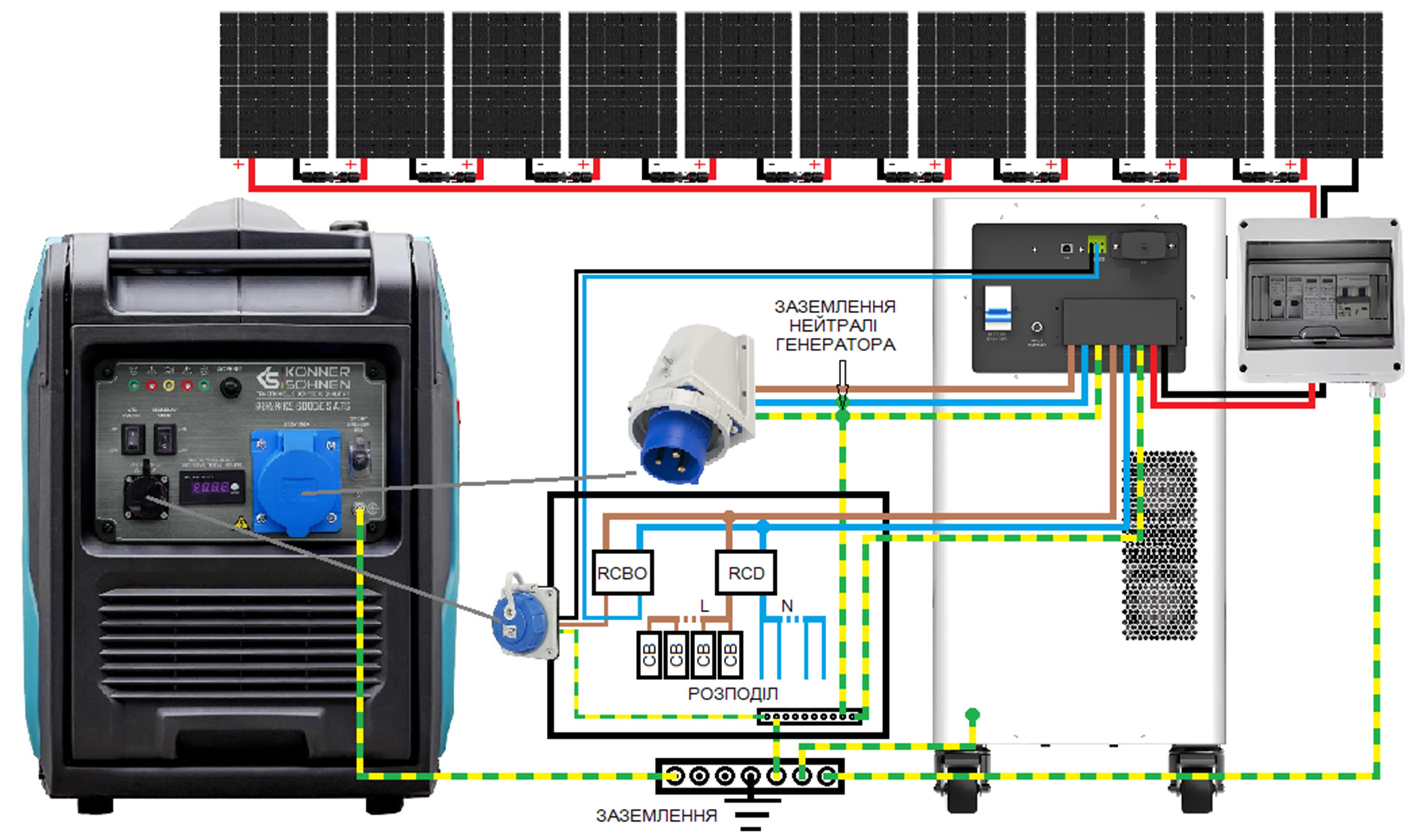

akumulatora spada do „Napięcia zatrzymania rozładowania akumulatora”. Zalecany schemat z inwerterowym generatorem KS 6000iES ATS wersji 2:

Moduł ATS generatora monitoruje napięcie 230 V na MAINS INPUT w

trybie automatycznym, uruchamia generator, gdy tylko to napięcie znika, i

zatrzymuje go w ciągu około 1 minuty, gdy tylko 230 V ponownie pojawia się na

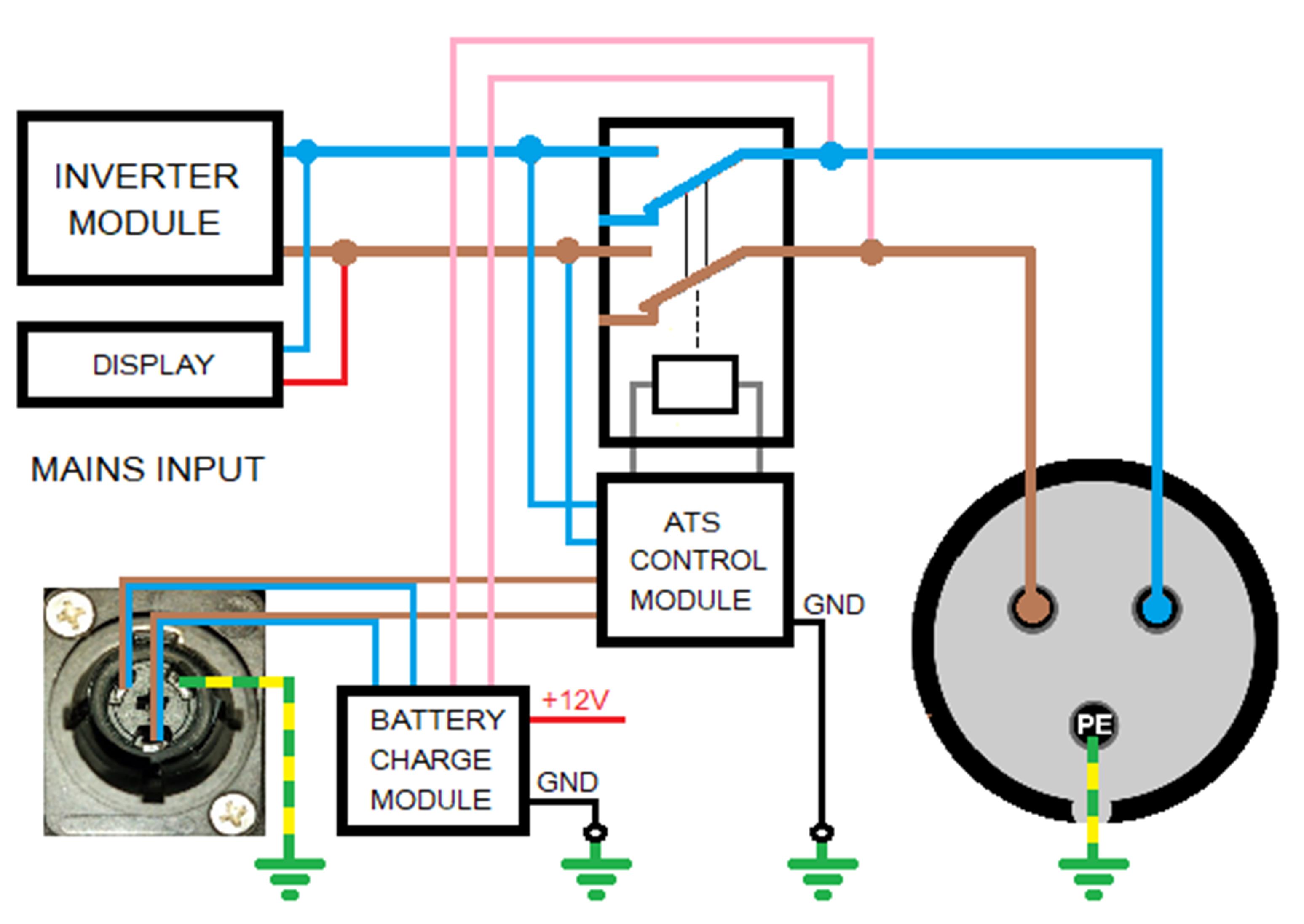

MAINS INPUT. KS 6000iES ATS Wersja 2 jest zbudowana w taki sposób, że napięcie 230 V na jejwejściu MAINS INPUT jest tylko monitorowane i nie przełączane na wyjście, tak żeprąd z wyjścia stacji KS 5200PS nie przechodzi przez obwód do jej wejścia. Wewnętrzny schemat zasadniczy inwerterowego generatora KS 6000iES ATSWersja 2:

Gniazdo CEE 230V 32A jest podłączone do wyjścia modułu inwertera i jest aktywne tylko podczas pracy generatora. Generator włącza się (pozycja ON) lub wyłącza (pozycja OFF) ręcznie za pomocą wielofunkcyjnego przełącznika (kran benzynowy, zapłon, zasilanie bloku sterującego). Uruchomienie generatora w trybie ręcznym odbywa się za pomocą czerwonego przycisku na wielofunkcyjnym przełączniku. Za pomocą ATS SWITCH tryb automatyczny włącza się (ATS SWITCH wpozycji ON) lub wyłącza (ATS SWITCH w pozycji OFF). Napięcie 230 V z wyjścia KS 5200PS trafia do MAINS INPUT generatora przez zabezpieczenie w postaci automatu różnicowego (RCBO) oraz styki NC i C stacji KS 5200PS, które zamykają się przy osiągnięciu napięcia akumulatora wartości „Napięcie zatrzymania ładowania akumulatora” i rozwierają się, gdy napięcie akumulatora spada do „Napięcia zatrzymania rozładowania akumulatora”. W ten sposób natychmiast po włączeniu stacji generator uruchamia się, aby naładować akumulator, a następnie wyłącza się po 1 minucie po osiągnięciu „Napięcia zatrzymania ładowania akumulatora”. Kabel do styków sterujących i do gniazda musi być chroniony przedprzeciążeniem i dotykiem (RCBO). Przewód fazowy z wyjścia prądu zmiennego KS 5200PS prowadzi do gniazda Schuko, a stamtąd do MAINS INPUT generatora. Przewód zerowy trafia do styku sterującego C, a od styku sterującego NC wraca do gniazda, a stamtąd do MAINS INPUT generatora. Kiedy styki NC i C są zamknięte, napięcie 230 V trafia do wejścia MAINS INPUT generatora i zasila elektronikę oraz moduł ładowania akumulatora generatora. Oznacza to, że generator zawsze pozostaje gotowy do pracy. Wyłączając RCBO, możesz wymusić uruchomienie generatora w celach testowych, lub jeśli, na przykład, chcesz naładować akumulator stacji wieczorem, aby nie uruchamiała się w nocy, gdy napięcie akumulatora spadnie poniżej „Napięcia zatrzymania rozładowania akumulatora” 50 V. Przy użyciu innych generatorów z wewnętrznym lub zewnętrznym AVR według tej samej schemy, należy je zmodyfikować, ponieważ większość AVR przełącza napięcie 230V z wejścia na wyjście, co prowadzi do tego, że prąd płynie w obiegu od wyjścia do wejścia stacji, co jest niedopuszczalne.
