Що таке висота шару в 3D-друці? Розбираємось на прикладі cопла 0.4мм (Bambu Lab P1S)

18 лип., 20:43

2 хв. читання

Обкладинка допису: Що таке висота шару в 3D-друці? Розбираємось на прикладі cопла 0.4мм (Bambu Lab P1S)

ЗмістНатисність на посилання, щоб перейти до потрібного місця

Мій тест: два куби на Bambu Lab P1S Чому саме 0.08 та 0.28?А що по часу?

Висота шару (layer height) - це товщина одного шару пластику, який принтер накладає під час друку. Вона напряму впливає на:

Якість поверхні (чим менше - тим гладше)
Швидкість друку (чим більше - тим швидше)
Міцність моделі (залежить від адгезії між шарами)

Мій тест: два куби на Bambu Lab P1S

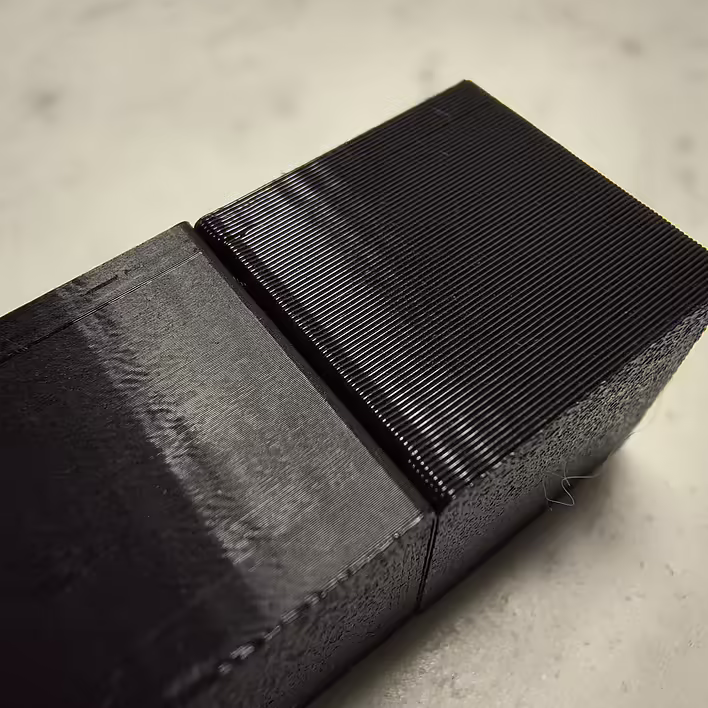

Надрукував два ідентичні куби (20×20×20 мм; ось моделька з мейкерворлд https://makerworld.com/en/models/14695-calibration-cube-xyz) з однаковим філаментом (VVM філамент), але різною висотою шару:

0.08 мм - надзвичайно деталізований, ідеально гладкий, майже немає видимих шарів. Друкується довше.
0.28 мм - грубіший вигляд, шари добре помітні, але надруковано в рази швидше

Чому саме 0.08 та 0.28?

Обидва значення обрані не випадково. Вони залежать від діаметра сопла (у мене сопло 0.4мм).

Розрахунок висоти шару (layer height):

Мінімальна висота шару ≈ 20% від діаметра сопла

0.4 мм × 0.20 = 0.0.8 мм

Максимальна висота шару ≈ 70% діаметра сопла

0.4 мм × 0.7 = 0.28 мм (більше - ризик поганого прилипання шарів)

Ось цитата з офіційної документації Бамбу:

In general, the reasonable range of layer height should be 20% ~70% of the nozzle diameter. For example, for the 0.4mm diameter nozzle, the appropriate printing layer height is between 0.08mm and 0.28mm.
Джерело: https://wiki.bambulab.com/en/software/bambu-studio/layer-height#adjustable-range-of-layer-height

А що по часу?

Різниця шару 0.28/0.08 = 3.5 разів (теоретично. дивіться реальний час нижче). Але це не вся калькуляція. Під час друку принтер робить багато дій. Переміщення, охолодження, прискорення тощо. Тож щоб побачити реальний час:
