[Файл №1] Резервне живлення за допомогою KS 5200PS

Станція живлення KS 5200PS робить це можливим і у квартирі і у офісі!KS 5200PS може функціонувати як сонячна станція але і як великий портативний повербанк та ДБЖ (джерело безперебійного живлення). Станція живлення KS 5200PS має інтегровану батарею LiFePO4 51.2 В 100 A*год що дає можливсіть створити запас енергії 5120 Вт·год. Інверторний модуль станції має потужність до 5200 Вт, якої достатньо для більшості звичайних споживачів. При чому така станція має заземлену нейтраль, що важливо для таких спожиачів як котли опалення, тощо. KS 5200PS забезпечує систему аварійного розподілу живлення 230 В:

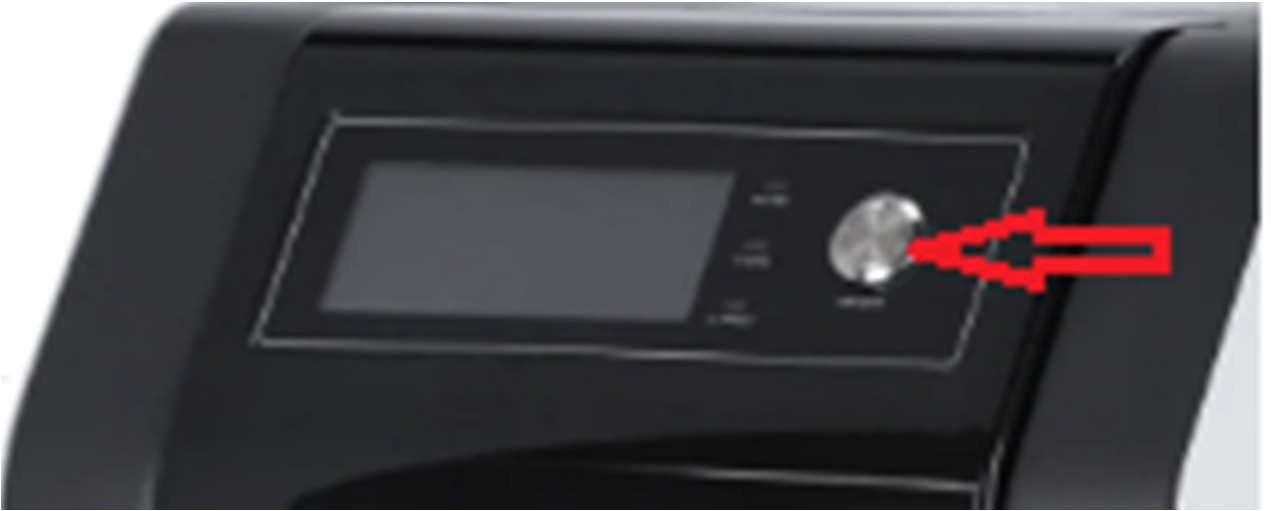

Якщо ви хочете використовувати KS 5200PS як ДБЖ (наприклад, у разі частих відключень електроенергії або в офісі з комп’ютерами і т.д.), ми рекомендуємо живити розподіл з резервним живленням через станцію у постійному режимі. В офісі можна активувати станцію лише вдень у разі потреби. Також можнапідключити станцію через реле контроля напруги для додаткового захисту. Якщо ви плануєте використовувати станцію KS 5200PS лише як резервне джерело живлення, рекомендуємо її зарядити, вимкнути головний вимикач на передній панелі та відключити від зовнішнього джерела змінного струму за допомогою сервісного вимикача та так зберігати її зарядженою доки вона не знадобиться. У разі необхідності станція KS 5200PS вмикається за допомогою головноговимикача на передній панелі, а після цього на неї перемикається розподілрезервного живлення. Рекомендуємо увімкнути також сервісний вимикач, щоб електростанція автоматично переключилася на основне джерело живлення після його відновлення та почала заряджати свою батарею. Інверторний модуль та модуль зарядки від джерелазмінного струму станції активуються головнимвимикачем на передній панелі (угорі праворуч).

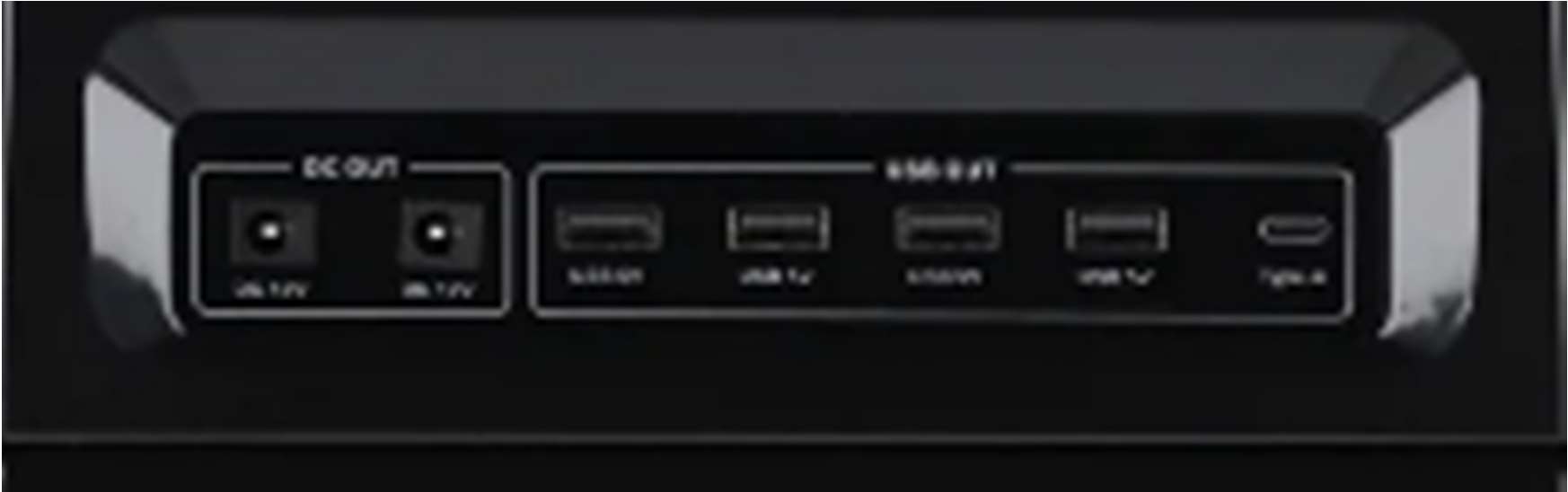

Щоб вимкнути станцію, спочатку натисніть головний вимикач, а потім від’єднайте джерело змінного струму (вимкніть 2-полюсний сервісний вимикач). Виходи постійного струму (12 В, USB, USB Type-C) на передній панелі залишаються активними, доки ввімкнено вимикач батареї на задній панелі станції.

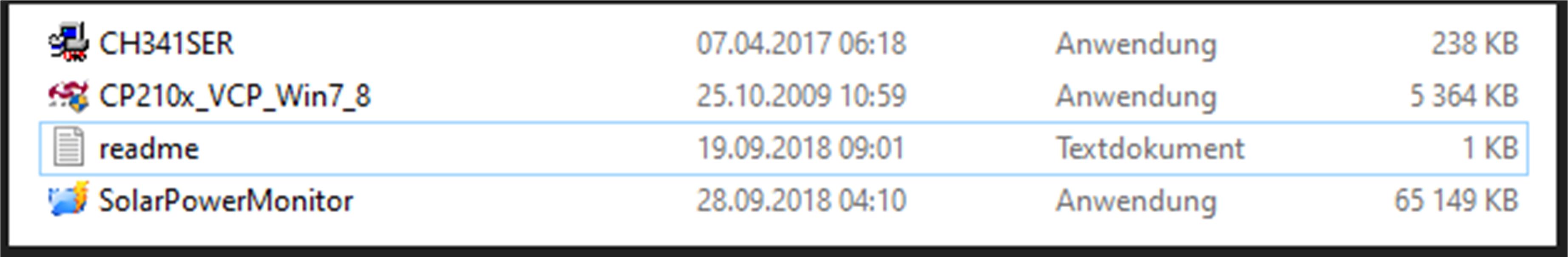

Оскільки KS 5200PS у такому варіанті використовується без сонячних панелей, ми рекомендуємо змінити налаштування, щоб її можна було зарядити від зовнішнього джерела живлення змінного струму до 100%. Доступ до налаштувань сонячної станції KS 5200PS можливий за допомогоюпрограмного забезпечення SolarPowerMonitor через зовнішній комп’ютер. Завантажте програмне забезпечення Solar Power Monitor за посиланням, наданим виробником. Після розпакування ви знайдете 4 файли:

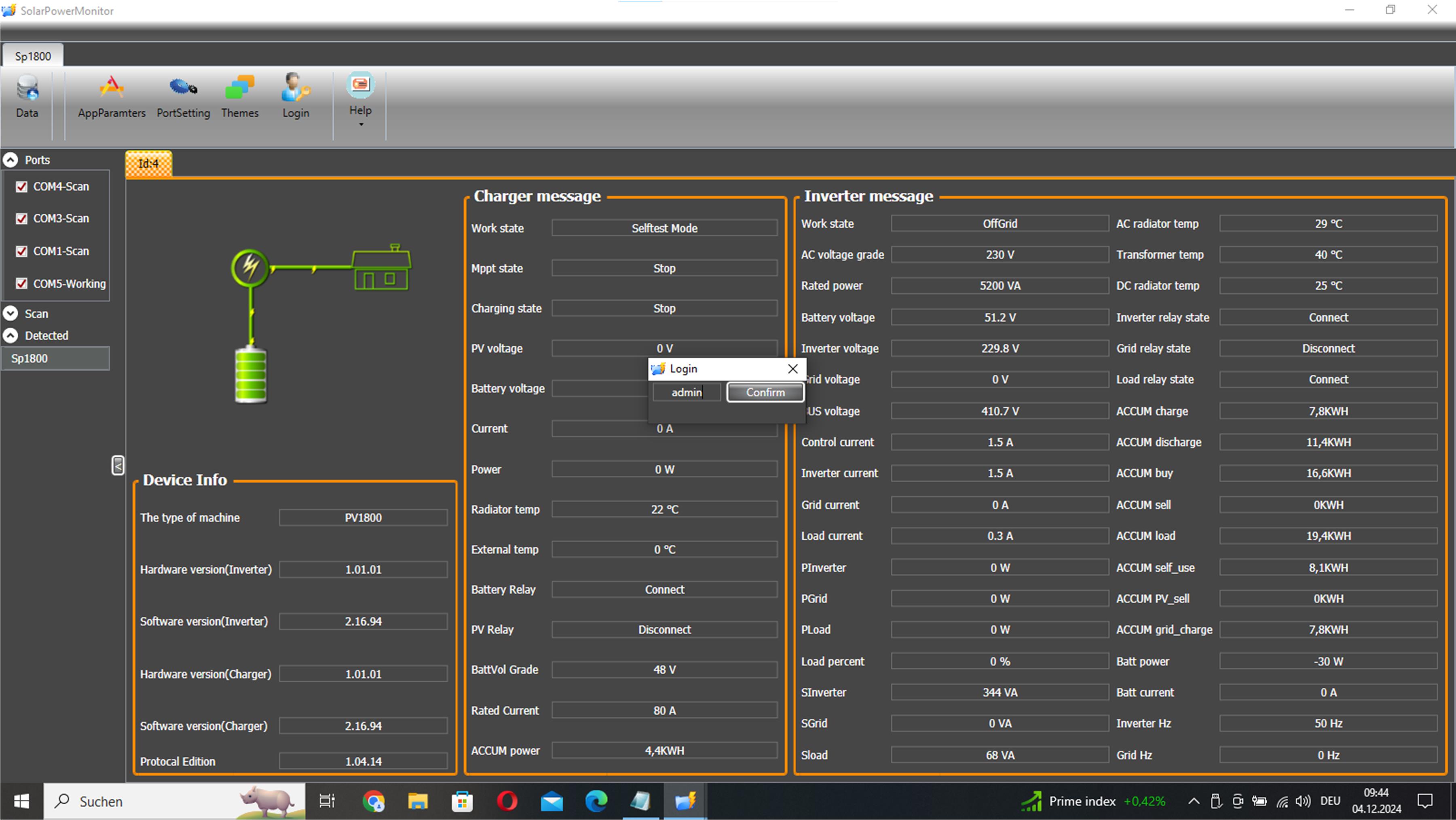

Спочатку потрібно встановити перші 2 файли - це драйвери, необхідні для зв'язку через USB. Потім встановлюємо програму SolarPowerMonitor.KS 5200PS підключається до USB-порту комп'ютера за допомогою кабелю, який входить у комплект поставки. Кінець кабелю з USB типу A під’єднується до комп’ютера, а кінець з USB типу B — до USB-порту електростанції. Після запуску SolarPowerMonitor шукає підключені станції. Одразу після знаходження KS 5200PS з'являється вікно з її поточним станом. Щоб отримати повний доступ до налаштувань, необхідно увійти під паролем«admin»:

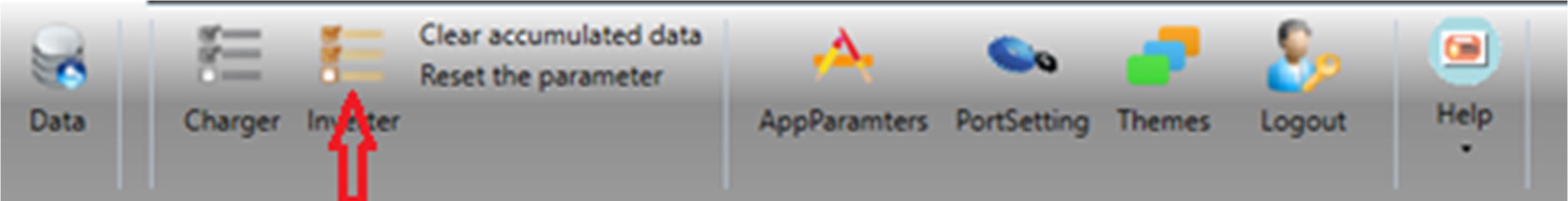

Одразу після знаходження KS 5200PS з'являється вікно з її поточним станом. Щоб отримати повний доступ до налаштувань, необхідно увійти під паролем «admin». Доступ до налаштувань інвертора тепер відкритий:

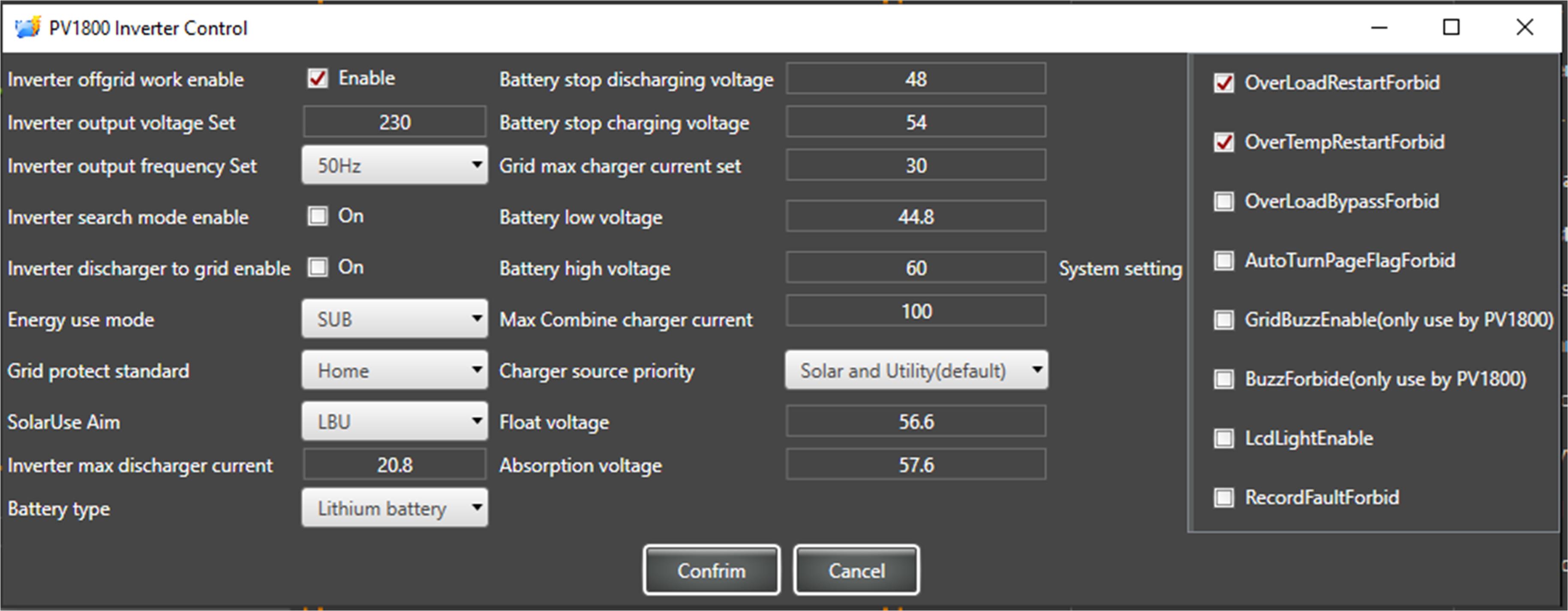

Попередні налаштування KS 5200PS:

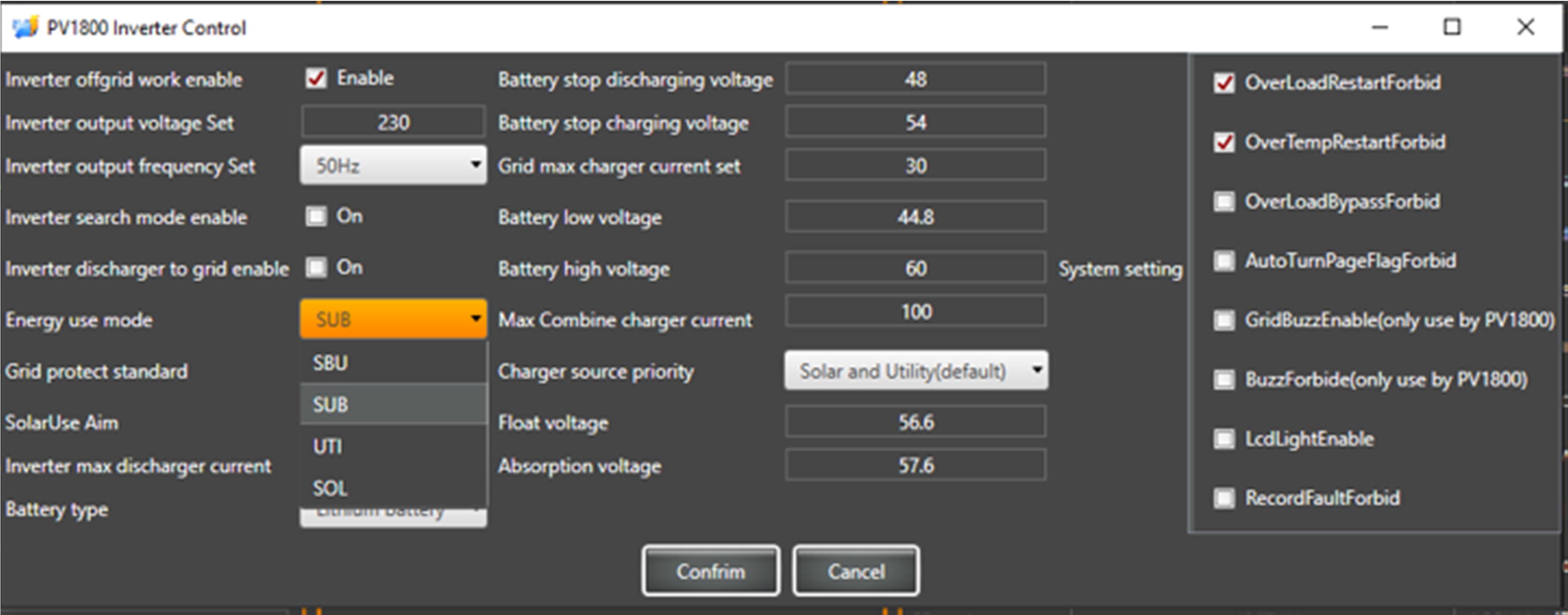

Попередньо встановлений режим роботи SUB. У цьому режимі внутрішня батарея електростанції заряджається лише від зовнішнього джерела змінного струму до значення "Battery stop charging voltage". Це приблизно 60-80%, що є оптимальним для тривалішого терміну служби батареї. У цьому режимі батарею можна зарядити до 100% лише від сонячної енергії. Якщо ви хочете, щоб батарея електростанції зарядилася до 100% від зовнішньої мережі, треба змінити режим роботи на UTI.

Струм зарядки "Grid max charger current set" батареї станції від зовнішньогоджерела змінного струму попередньо встановлено на 30 А (приблизно 1600-1800 Вт потужність зарядки, повний заряд приблизно за 3-4 години), але його можна змінювати за потреби. Оскільки в режимі UTI електростанцію можна зарядити до 100%, під час закриття BMS може виникнути попередження зі звуковим сигналом. Однак це трапляється досить рідко і лише тоді, коли ви встановлюєте високий зарядний струм «Grid max charger current set». Щоб вимкнути звуковий сигнал, увімкніть опцію „BuzzForbide(only use by PV1800)“.
